SMTCL CA6140B/A Серия CA61 / CA62
Цена по запросу
- Ø над станиной
- 400 мм
- РМЦ
- 1 000 / 1 500 / 2 000 мм
- Шпиндель
- A2-8, 10-1 400 об/мин
- Главный двигатель
- 7,5 кВт
SMTCL CA6140A
Универсальный токарно-винторезный станок: Ø над станиной 400 мм, РМЦ от 750 до 2 000 мм. Завод в Шэньяне, провинция Ляонин.
Точит наружные и внутренние цилиндры, конусы и торцы, нарезает метрическую, дюймовую, модульную и питчевую резьбу, сверлит и развёртывает отверстия в стали, чугуне и цветных металлах.
Цена по запросу
- Ø над станиной
- 400 мм
- РМЦ
- от 750 до 2 000 мм
- Шпиндель
- A6, 11-1 600 об/мин
- Главный двигатель
- 7,5 кВт
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Диаметр обработки над станиной
- 400 мм
- Диаметр обработки над суппортом
- 210 мм
- Расстояние между центрами (РМЦ)
- 750 / 1 000 / 1 500 / 2 000 мм
- Наибольшая длина точения
- 650 / 900 / 1 400 / 1 900 мм
- Высота центров
- 205 мм
Шпиндель
- Конец шпинделя
- A6
- Конус отверстия шпинделя
- Морзе 6
- Отверстие шпинделя
- 52 мм
- Частота вращения шпинделя, до
- 11-1 600 об/мин
- Число ступеней частот вращения
- 24
- Мощность главного двигателя
- 7,5 кВт
Инструмент
- Сечение резца
- 25×25 мм
Задняя бабка
- Диаметр пиноли
- 75 мм
- Ход пиноли
- 150 мм
- Конус пиноли
- Морзе 5
Суппорт и подачи
- Ход поперечных салазок
- 320 мм
- Ход верхних салазок
- 140 мм
- Продольные подачи
- стандартные 0,08-1,59; уменьшенные 0,028-0,054; увеличенные 1,71-6,33 мм/об
- Поперечные подачи
- стандартные 0,04-0,79; уменьшенные 0,014-0,027; увеличенные 0,86-3,16 мм/об
- Число ступеней подач
- 64
- Шаг ходового винта
- 12 мм
- Быстрый ход, продольный
- 4 м/мин
- Быстрый ход, поперечный
- 2 м/мин
Нарезаемые резьбы
- Метрическая
- 1-192 мм (44 вида)
- Дюймовая
- 2-24 ниток на 1″ (21 вид)
- Модульная
- 0,25-48 мм (39 видов)
- Питчевая
- 1-96 DP (37 видов)
Точность
- Метод измерения точности
- GB/T 4020-1997, на основе ISO 1708
- Точность обработки
- до IT7
Приводы и направляющие
- Направляющие
- ширина 400 мм, закалены до HRC 52
- Двигатель быстрых ходов
- 0,25 кВт
Электропитание
- Насос СОЖ
- 0,09 кВт
Габариты и масса
- Габарит станка, длина
- 2 418 / 2 668 / 3 168 / 3 668 мм
- Габарит станка, ширина
- 1 000 мм
- Габарит станка, высота
- 1 267-1 270 мм
- Масса станка
- 1 990 / 2 070 / 2 220 / 2 570 кг
Комплектация
Стандартная комплектация
- Трёхкулачковый патрон Ø250 K11250C/A16
- Центр 5 S25-2
- Центровая втулка 6/5 S25-10
Опции завода
- Люнет неподвижный Ø20-125 мм
- Люнет неподвижный Ø100-205 мм
- Люнет подвижный Ø20-80 мм
- Регулируемые опоры
- Вращающийся центр

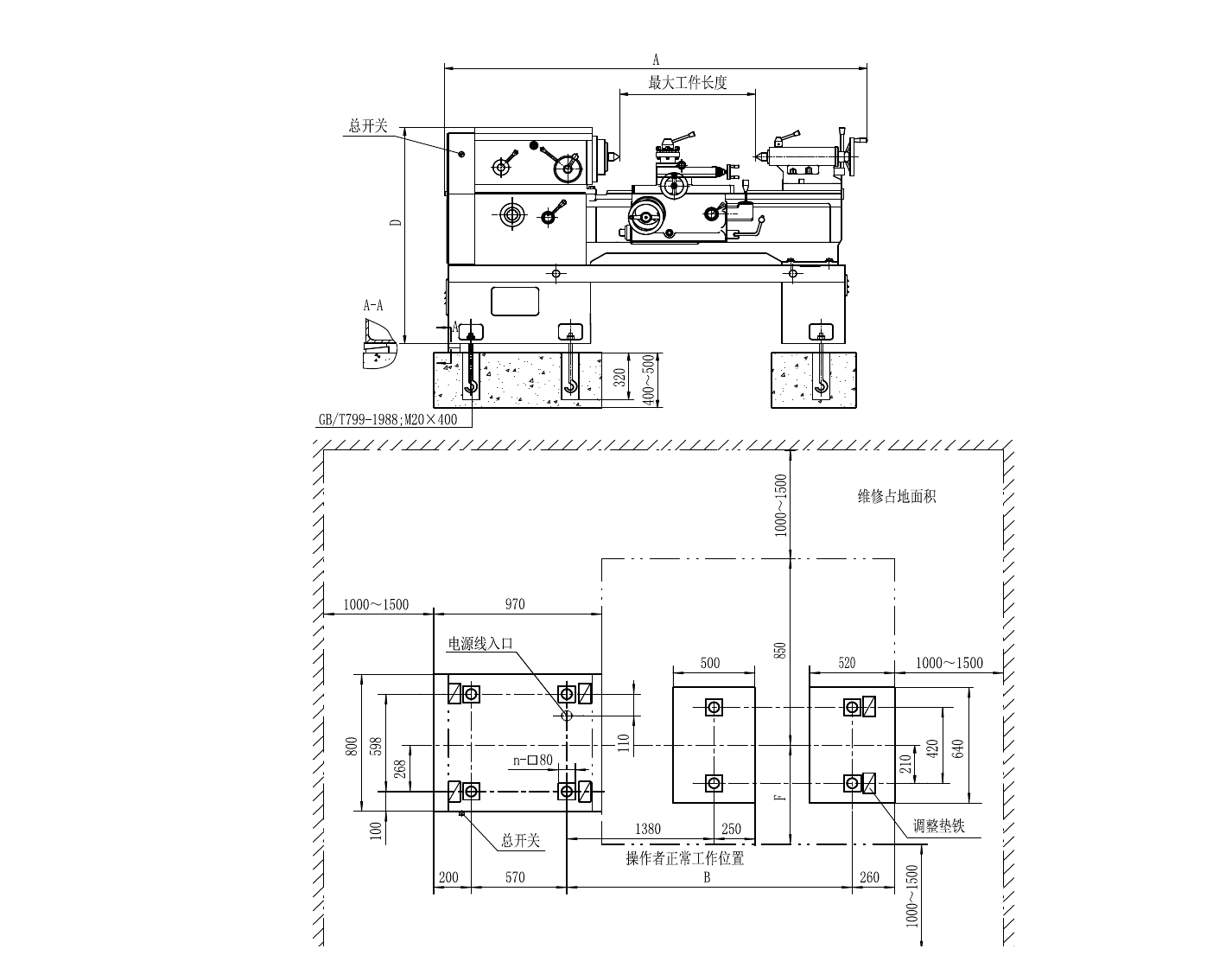

Чертежи
Конструкция серии CA61 / CA62
Станки построены на общей базе: станина шириной 400 мм с направляющими, закалёнными до HRC 52, главный двигатель 7,5 кВт, по 64 продольные и поперечные подачи. Модели отличаются диаметром над станиной - 400 или 500 мм, шпинделем и длиной между центрами. У моделей 62xx в станине выемка длиной 210 мм: над ней обрабатывают диски диаметром до 630 и 720 мм. Шпиндель у моделей с индексом A имеет отверстие 52 мм и конец A6, у моделей B/A - отверстие 80 мм и конец A2-8.
Направляющие закалены до HRC 52
Ширина станины 400 мм у всех моделей. По закалённым направляющим ходят каретка суппорта и задняя бабка.
Точность обработки до IT7
Обработанные детали укладываются в квалитет IT7. Точность станка проверяют по норме GB/T 4020-1997 на основе ISO 1708.
Два исполнения шпинделя
У моделей с индексом A отверстие шпинделя 52 мм, конец A6, обороты 11-1600 об/мин. У моделей B/A - 80 мм, A2-8 и 10-1400 об/мин.
Три диапазона подач
Стандартные, уменьшенные и увеличенные подачи: по 64 значения в продольном и поперечном направлениях.
Резьбы четырёх видов
Нарезаются метрические (1-192 мм, 44 вида), модульные (0,25-48 мм, 39 видов), дюймовые и питчевые резьбы.
Выемка в станине у моделей 62xx
Над выемкой длиной 210 мм обрабатывают диски диаметром до 630 мм (CA6240) и 720 мм (CA6250): больше, чем над станиной.
Пример детали
- Гайка, сталь 45
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL CA61 / CA62
SMTCL CA6140B/
SMTCL CA6150A
Цена по запросу
- Ø над станиной
- 500 мм
- РМЦ
- 1 000 / 1 500 / 2 000 мм
- Шпиндель
- A6, 11-1 600 об/мин
- Главный двигатель
- 7,5 кВт
SMTCL CA6150B/A
Цена по запросу
- Ø над станиной
- 500 мм
- РМЦ
- 1 000 / 1 500 / 2 000 мм
- Шпиндель
- A2-8, 10-1 400 об/мин
- Главный двигатель
- 7,5 кВт
Все исполнения серии
Таблица листается вбок.
| Модель | Ø над станиной | Ø над суппортом | РМЦ | Отверстие шпинделя | Шпиндель | Главный двигатель | Масса |
|---|---|---|---|---|---|---|---|
| CA6140A | 400 мм | 210 мм | 750 / 1 000 / 1 500 / 2 000 мм | Ø52 мм | A6, 11-1 600 об/мин | 7,5 кВт | 1 990 / 2 070 / 2 220 / 2 570 кг |
| CA6140B/A | 400 мм | 210 мм | 1 000 / 1 500 / 2 000 мм | Ø80 мм | A2-8, 10-1 400 об/мин | 7,5 кВт | 2 070 / 2 220 / 2 570 кг |
| CA6150A | 500 мм | 300 мм | 1 000 / 1 500 / 2 000 мм | Ø52 мм | A6, 11-1 600 об/мин | 7,5 кВт | 2 140 / 2 290 / 2 640 кг |
| CA6150B/A | 500 мм | 300 мм | 1 000 / 1 500 / 2 000 мм | Ø80 мм | A2-8, 10-1 400 об/мин | 7,5 кВт | 2 140 / 2 290 / 2 640 кг |
| CA6240A | 400 мм | 210 мм | 1 000 / 1 500 / 2 000 мм | Ø52 мм | A6, 11-1 600 об/мин | 7,5 кВт | 2 070 / 2 220 / 2 570 кг |
| CA6240B/A | 400 мм | 210 мм | 1 000 / 1 500 / 2 000 мм | Ø80 мм | A2-8, 10-1 400 об/мин | 7,5 кВт | 2 070 / 2 220 / 2 570 кг |
| CA6250A | 500 мм | 300 мм | 1 000 / 1 500 / 2 000 мм | Ø52 мм | A6, 11-1 600 об/мин | 7,5 кВт | 2 140 / 2 290 / 2 640 кг |
| CA6250B/A | 500 мм | 300 мм | 1 000 / 1 500 / 2 000 мм | Ø80 мм | A2-8, 10-1 400 об/мин | 7,5 кВт | 2 140 / 2 290 / 2 640 кг |
