SMTCL CAK4085
Цена по запросу
ЧПУ GSK 980TDi
- Ø над станиной
- 400 мм
- РМЦ
- 1 000 мм
- Шпиндель
- A1-6, 100-2 400 об/мин
- Револьвер
- 4 позиции
SMTCL CAK3665
Токарный станок с ЧПУ: Ø над станиной 360 мм, РМЦ 750 мм. Завод в Шэньяне, провинция Ляонин.
Точение валов и дисков: наружные и внутренние цилиндры, конусы, сферы, резьбы, канавки. Детали - валы, фланцы, кольца подшипников, валы-шестерни.
2 790 000 ₽ЧПУ GSK 980TDi
- Ø над станиной
- 360 мм
- РМЦ
- 750 мм
- Шпиндель
- A2-6, 100-3 000 об/мин
- Револьвер
- 4 позиции
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 220 мм
- Ход по Z
- 650 мм
- Диаметр обработки над станиной
- 360 мм
- Диаметр обработки над суппортом
- 180 мм
- Расстояние между центрами (РМЦ)
- 750 мм
- Наибольший диаметр точения
- 360 мм
- Наибольшая длина точения
- 650 мм
Шпиндель
- Конец шпинделя
- A2-6
- Отверстие шпинделя
- 53 мм
- Патрон
- трёхкулачковый ручной, Ø200 мм
- Частота вращения шпинделя, до
- 100-3 000 об/мин
- Мощность шпинделя
- 7,5 кВт
- Подшипники шпинделя
- передняя опора - три радиально-упорных подшипника
Инструмент
- Позиций револьверной головы
- 4 шт
- Револьверная головка
- вертикальная
- Сечение резца
- 20 × 20 мм
Задняя бабка
- Диаметр пиноли
- 60 мм
- Ход пиноли
- 140 мм
- Конус пиноли
- Морзе 4
Точность
- Точность обработки
- IT6-IT7
- Шероховатость поверхности
- Ra1,6
Система ЧПУ и приводы
- Система ЧПУ
- GSK 980TDi
- Направляющие
- закалённые и шлифованные, станина из чугуна HT300
- Ускоренные перемещения X / Z
- 6 / 12 м/мин
Габариты и масса
- Габарит станка, длина
- 2 350 мм
- Габарит станка, ширина
- 1 500 мм
- Габарит станка, высота
- 1 580 мм
- Масса станка
- 1 860 кг
Комплектация
Стандартная комплектация
- ЧПУ GSK 980TDi
- Полное ограждение
- Ручная задняя бабка
- Трёхкулачковый ручной патрон Ø200
- Вертикальная револьверная головка на 4 позиции
- Ящик для стружки
Опции завода
- ЧПУ Fanuc 0i-TF Plus
- ЧПУ HNC-808Di
- Гидравлическая задняя бабка
- Трёхкулачковый патрон Ø250
- Четырёхкулачковый патрон Ø200 или Ø250
- Гидропатрон 8″ или 10″, сплошной или полый
- Горизонтальная револьверная головка на 6 позиций
- Блок резцедержек (гребёнка)
- Роликовый люнет Ø30-80 мм
- Подвижный люнет Ø30-80 мм
- Задний конвейер стружки
- Блокировка безопасности

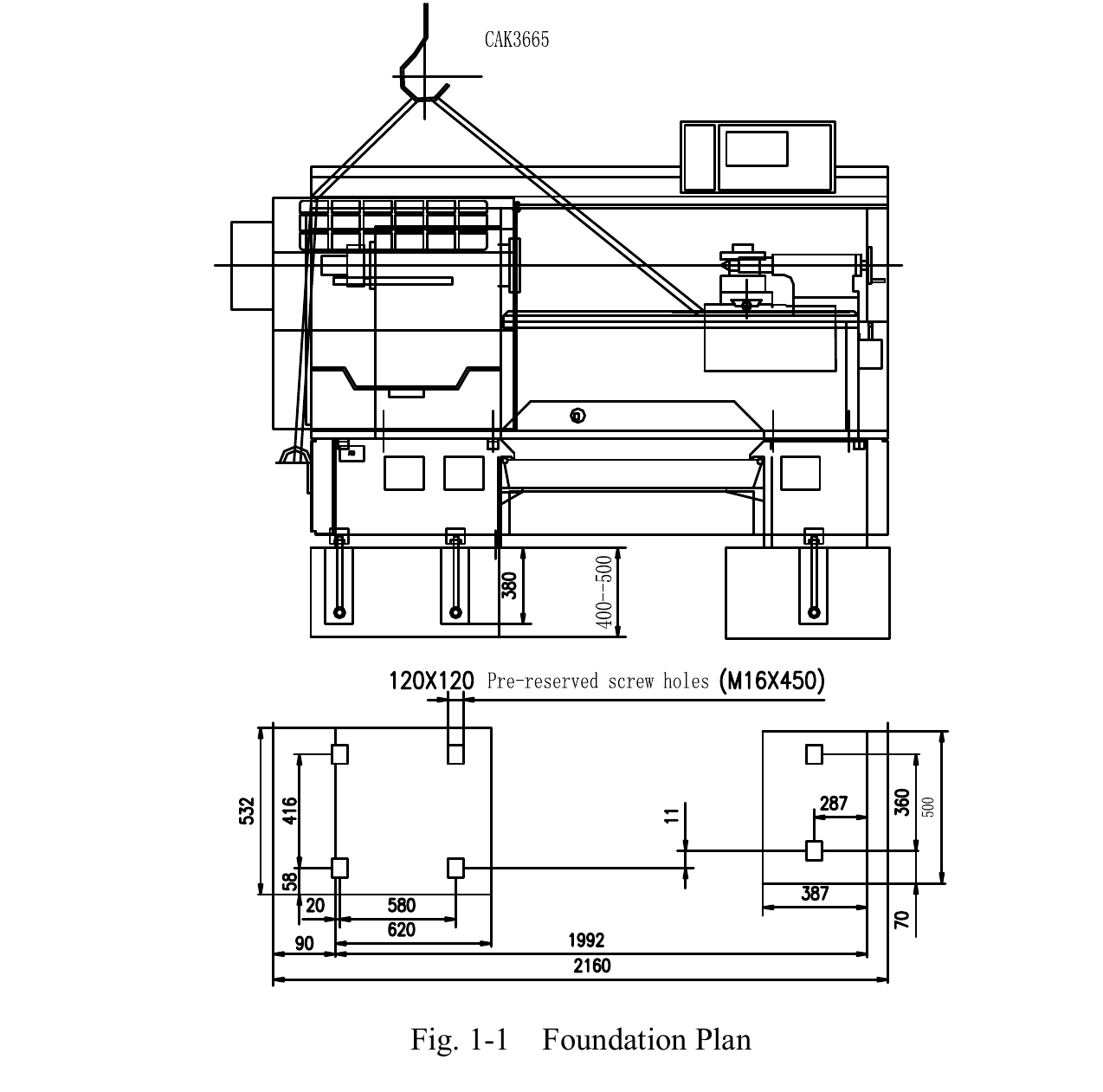

Чертежи
Конструкция серии CAK36 / CAK40
CAK36 и CAK40 - токарные станки с ЧПУ с плоской станиной. Задняя бабка усилена Т-образным пазом, бак СОЖ увеличенный, конечных выключателей по осям X и Z нет: положение осей определяют абсолютные энкодеры. Станки различаются размером: CAK3665 точит Ø360 мм при РМЦ 750 мм, CAK4065 - Ø400 мм при РМЦ 750 мм, CAK4085 - Ø400 мм при РМЦ 1000 мм. CAK4085P с РМЦ 920 мм и Ø320 мм комплектуется горизонтальной револьверной головкой на 6 позиций.
Станина из чугуна HT300, закалённые направляющие
Станина CAK3665 горизонтальная, из чугуна HT300; направляющие шлифованы после закалки, поэтому твёрдые и износостойкие.
Три подшипника в передней опоре шпинделя
Передняя опора шпинделя CAK3665 - три радиально-упорных подшипника: шпиндель воспринимает большие осевые и радиальные нагрузки. Шпиндель приводят узкие клиновые ремни.
Задняя бабка в Т-образном пазу
Т-образный паз усиливает конструкцию задней бабки, и она стоит устойчивее. Бабка ручная; гидравлическую можно заказать.
Большой бак СОЖ и защита от воды
Увеличенный бак СОЖ и канавка на станине защищают станок от воды.
Без конечных выключателей по осям X и Z
Положение осей определяют абсолютные энкодеры, поэтому концевые выключатели не нужны: меньше узлов, которые могут отказать.
Гидропатрон и гидравлическая задняя бабка
Гидропатрон 8″ или 10″ (сплошной или полый) и гидравлическая задняя бабка заказываются как опции; гидростанция управляет обоими узлами.
Примеры деталей для станков CAK36 и CAK40
- Автомобильный вал, сталь 45
- Кольцо подшипника, подшипниковая сталь
- Фланец, серый чугун
- Вал-шестерня, легированная сталь
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL CAK36 / CAK40
Все исполнения серии
Таблица листается вбок.
| Модель | Ø над станиной | Ø над суппортом | РМЦ | Длина точения | Отверстие шпинделя | Шпиндель | Мощность шпинделя | Револьвер | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| CAK3665 | 360 мм | 180 мм | 750 мм | 650 мм | Ø53 мм | A2-6, 100-3 000 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 1 860 кг |
| CAK4065 | 400 мм | 200 мм | 750 мм | 650 мм | Ø53 мм | A1-6, 100-2 400 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 1 860 кг |
| CAK4085 | 400 мм | 200 мм | 1 000 мм | 850 мм | Ø53 мм | A1-6, 100-2 400 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 1 960 кг |
| CAK4085P | 320 мм | 200 мм | 920 мм | 770 мм | Ø53 мм | A1-6, 100-2 400 об/мин | 7,5 кВт | 6 позиций | GSK 980TDi | 1 960 кг |
