SMTCL CAK50-85L Серия CAK50 / CAK61
Цена по запросу
ЧПУ GSK 980TDi
- Ø над станиной
- 500 мм
- РМЦ
- 900 мм
- Шпиндель
- A2-8, 100-1 800 об/мин
- Револьвер
- 4 позиции
SMTCL CAK50-85
Токарный станок с ЧПУ: Ø над станиной 500 мм, РМЦ 890 мм. Завод в Шэньяне, провинция Ляонин.
Точение валов и дисков: наружные и внутренние цилиндры, конусы, дуги и фасонные поверхности, резьбы всех видов; серийная обработка с точностью IT6-IT7.
3 540 000 ₽ЧПУ GSK 980TDi
- Ø над станиной
- 500 мм
- РМЦ
- 890 мм
- Шпиндель
- A2-8, 15-2 200 об/мин
- Револьвер
- 4 позиции
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 250 мм
- Ход по Z
- 890 мм
- Диаметр обработки над станиной
- 500 мм
- Диаметр обработки над суппортом
- 300 мм
- Расстояние между центрами (РМЦ)
- 890 мм
- Наибольший диаметр точения
- 500 мм
- Наибольшая длина точения
- 850 мм
- Высота центров
- 250 мм
Шпиндель
- Конец шпинделя
- A2-8
- Отверстие шпинделя
- 78 мм
- Патрон
- трёхкулачковый ручной, Ø250 мм
- Частота вращения шпинделя, до
- 15-2 200 об/мин
- Число ступеней частот вращения
- 3
- Мощность шпинделя
- 7,5 кВт
- Привод шпинделя
- главный серводвигатель
Инструмент
- Позиций револьверной головы
- 4 шт
- Револьверная головка
- вертикальная
- Сечение резца
- 25 × 25 мм
Задняя бабка
- Диаметр пиноли
- 75 мм
- Ход пиноли
- 150 мм
Точность
- Точность обработки
- IT6-IT7
Система ЧПУ и приводы
- Система ЧПУ
- GSK 980TDi
- Ускоренные перемещения X / Z
- 6 / 12 м/мин
Габариты и масса
- Габарит станка, длина
- 2 770 мм
- Габарит станка, ширина
- 1 700 мм
- Габарит станка, высота
- 1 735 мм
- Масса станка
- 2 800 кг
Комплектация
Стандартная комплектация
- ЧПУ GSK 980TDi
- Полное ограждение
- Ручная задняя бабка
- Трёхкулачковый ручной патрон Ø250
- Вертикальная револьверная головка на 4 позиции
- Автоматическое переключение диапазонов шпинделя
- Ящик для стружки
Опции завода
- ЧПУ Fanuc 0i-TF Plus
- ЧПУ HNC-808Di
- Исполнение S: ЧПУ GSK 980YA3, двухскоростной двигатель шпинделя 6,5 / 8 кВт, ручное переключение диапазонов
- Полузакрытое ограждение
- Гидравлическая задняя бабка
- Трёхкулачковый патрон Ø315
- Четырёхкулачковый патрон Ø250 или Ø320
- Гидропатрон 10″ или 12″, сплошной или полый
- Горизонтальная револьверная головка на 6 позиций
- Блок резцедержек (гребёнка)
- Роликовый люнет Ø20-125, Ø120-190 или Ø140-210 мм
- Подвижный люнет Ø20-90 мм
- Шпиндель с ручным бесступенчатым переключением диапазонов, 22-1800 об/мин
- Шпиндель с тремя автоматическими диапазонами и 12 ступенями, 40-1800 об/мин
- Задний конвейер стружки
- Блокировка безопасности

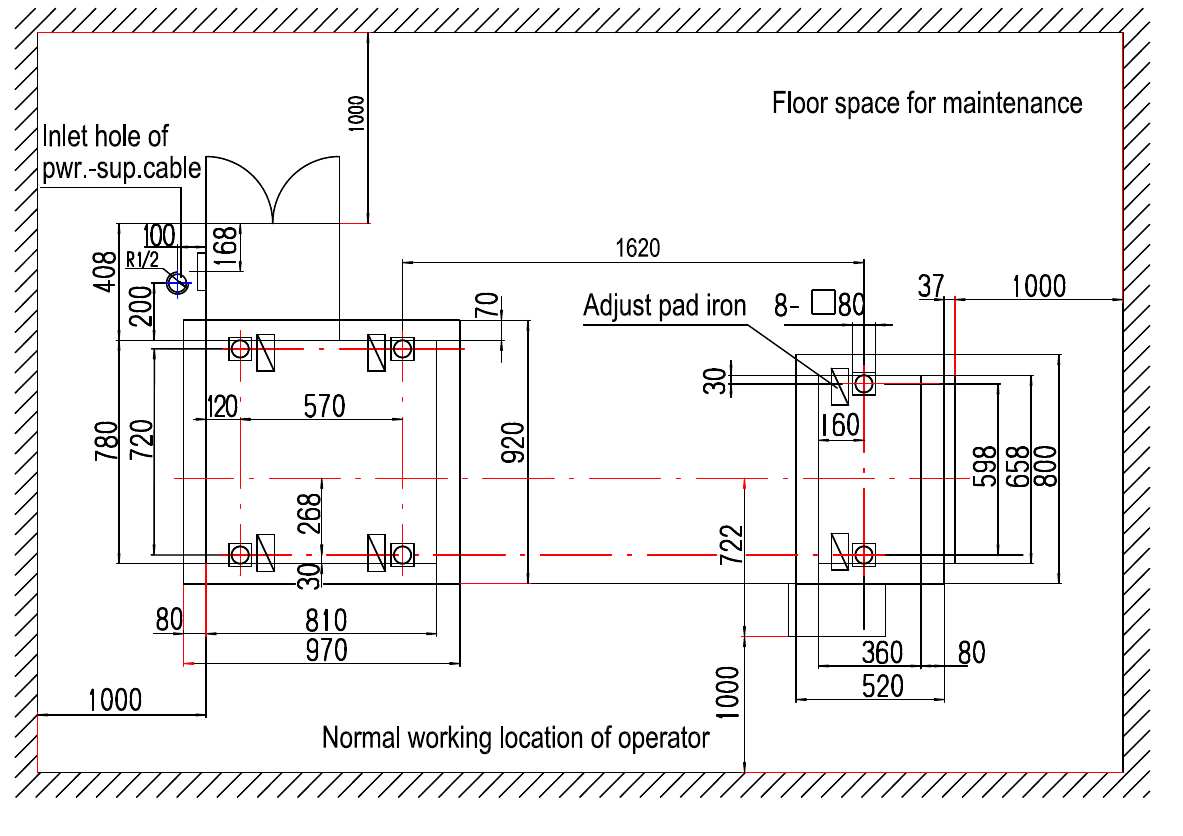

Чертежи
Конструкция серии CAK50 / CAK61
CAK50 и CAK61/66 - токарные станки с ЧПУ с плоской станиной и ручной задней бабкой на Т-образном пазу. Револьверная головка на 4 позиции, у CAK50-85P - горизонтальная на 6. Масляный бак отдельный, на станке стоит абсолютный энкодер. У CAK50-85, CAK50-135 и CAK50-186 диапазоны оборотов переключаются автоматически. Станки различаются длиной станины (РМЦ 890, 900, 1390 или 1900 мм) и диаметром: Ø500 мм у CAK50, Ø610 и Ø660 мм у CAK61/66.
Автоматическое переключение диапазонов
У CAK50-85, CAK50-135 и CAK50-186 шпиндельная бабка сама переключает три диапазона оборотов; шпиндель работает от 15 до 2200 об/мин.
Отдельный масляный бак
Масляный бак вынесен из шпиндельной бабки: его проще обслуживать, бабка нагревается меньше.
Абсолютный энкодер
На станке стоит абсолютный энкодер, который снижает число отказов.
Задняя бабка на Т-образном пазу
Т-образный паз в конструкции задней бабки повышает её устойчивость. Бабка ручная; гидравлическую можно заказать.
Канавка защиты от воды
Канавка на станине защищает станок от попадания воды.
Револьверная головка на 4 или 6 позиций
Вертикальная головка на 4 позиции стоит стандартом; у CAK50-85P стандартом горизонтальная на 6 позиций. Другую головку можно заказать.
Шпиндель по исполнениям
У CAK50-85L обороты 100-1800 об/мин с ручным бесступенчатым переключением; у CAK50-85P - 30-2500 об/мин при отверстии шпинделя 80 мм и двигателе 11 кВт.
Точность IT6-IT7
Станки обрабатывают с точностью IT6-IT7; точность станка проверяют по стандарту JB/T 8324.1-1996.
Примеры деталей для станков CAK50
- Вентиль (тройник), чугун
- Направляющее колесо для текстильной промышленности, литьё
- Вал двигателя, сталь 45
- Тормозной диск, литьё
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL CAK50 / CAK61
SMTCL CAK50-
Все исполнения серии
Таблица листается вбок.
| Модель | Ø над станиной | Ø над суппортом | РМЦ | Длина точения | Отверстие шпинделя | Шпиндель | Мощность шпинделя | Револьвер | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|---|---|
| CAK50-85 | 500 мм | 300 мм | 890 мм | 850 мм | Ø78 мм | A2-8, 15-2 200 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 2 800 кг |
| CAK50-85L | 500 мм | 280 мм | 900 мм | 850 мм | Ø53 мм | A2-8, 100-1 800 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 2 200 кг |
| CAK50-85P | 500 мм | 300 мм | 890 мм | 770 мм | Ø80 мм | A2-8, 30-2 500 об/мин | 11 кВт | 6 позиций | GSK 980TDi | 2 800 кг |
| CAK50-135 | 500 мм | 300 мм | 1 390 мм | 1 350 мм | Ø78 мм | A2-8, 15-2 200 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 3 000 кг |
| CAK50-186 | 500 мм | 300 мм | 1 900 мм | 1 860 мм | Ø78 мм | A2-8, 15-2 200 об/мин | 7,5 кВт | 4 позиции | GSK 980TDi | 3 400 кг |
| CAK61/66-85 | 610/660 мм | 370/420 мм | 890 мм | 850 мм | Ø78 мм | A2-8, до 2 200 об/мин | 7,5 кВт | 4 позиции | - | 2 950/3 000 кг |
