SMTCL HMC50H
Горизонтальный обрабатывающий центр с ЧПУ: ходы X/Y/Z 800 / 700 / 800 мм, стол 500 × 500 мм. Завод в Шэньяне, провинция Ляонин.
Корпуса насосов и арматуры, коробки и подобные заготовки из стали и алюминия: две паллеты и поворотный стол, обработка с нескольких сторон.
Цена по запросуЧПУ Fanuc 0i-MF Plus
- Ходы X/Y/Z
- 800 / 700 / 800 мм
- Стол
- 500 × 500 мм
- Шпиндель
- BT50, 6 000 об/мин
- Магазин
- 40 инструментов
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 800 мм
- Ход по Y
- 700 мм
- Ход по Z
- 800 мм
- Наибольший диаметр детали
- 700 мм
- Наибольшая высота детали
- 800 мм
- Расстояние от оси шпинделя до стола
- 50-750 мм
- Расстояние от торца шпинделя до центра стола
- 100-900 мм
Шпиндель
- Конус шпинделя
- BT50
- Частота вращения шпинделя, до
- 6 000 об/мин

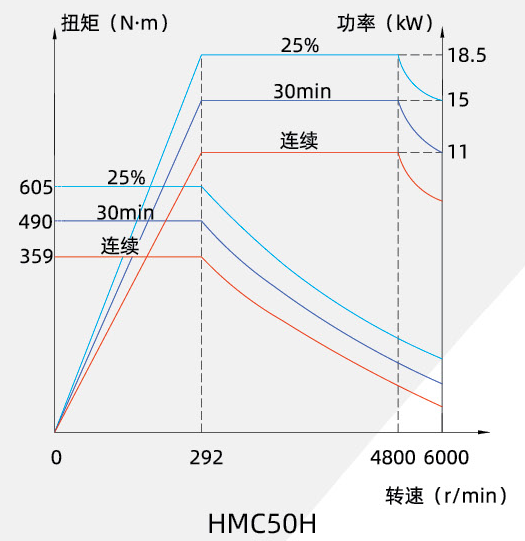

- Мощность шпинделя, длительная (S1)
- 11 кВт
- Мощность шпинделя, 30 минут
- 15 кВт
- Крутящий момент, длительный (S1)
- 359 Н·м
- Крутящий момент, 30 минут
- 490 Н·м
- Привод шпинделя
- зубчатая передача, две ступени
Магазин инструмента
- Ёмкость магазина
- 40
- Тип магазина
- цепной
- Время смены инструмента, с
- 3,5
- Выбор инструмента
- предварительный
- Длина инструмента, до
- 500 мм
- Масса инструмента, до
- 25 кг
- Диаметр инструмента, до (соседние гнёзда заняты)
- 125 мм
- Диаметр инструмента, до (соседние гнёзда свободны)
- 250 мм
- Механизм смены инструмента
- кулачковый
Стол
- Размер стола, длина
- 500 мм
- Размер стола, ширина
- 500 мм
- Нагрузка на стол, до
- 600 кг
- Т-пазы, количество × ширина
- 5 × 18H7
- Число паллет
- 2
- Время смены паллет
- 12 с
- Частота вращения стола
- 16 об/мин
Поворотные оси
- Ось B
- 360°, деление 1°
Система ЧПУ и приводы
- Система ЧПУ
- Fanuc 0i-MF Plus
- Направляющие
- тяжёлые роликовые линейные, по трём осям
- Шарико-винтовые пары
- прецизионные, с предварительным растяжением
- Ускоренные перемещения X / Y / Z
- 30 / 30 / 30 м/мин
- Рабочая подача
- 1-30 000 мм/мин
Габариты и масса
- Габарит станка, длина
- 4 525 мм
- Габарит станка, ширина
- 3 800 мм
- Габарит станка, высота
- 3 250 мм
- Габарит указан
- без транспортёра стружки
- Площадь под станок
- 6 300 × 5 000 мм
Комплектация
Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF Plus
- Механический шпиндель с конусом BT50
- Цепной магазин на 40 инструментов BT50
- Двойной обменный стол с делением 1°
- Очистка конуса шпинделя и воздушная завеса шпинделя
Опции завода
- Линейные шкалы
- Электрошпиндель 10 000 об/мин, момент до 623 Н·м при ПВ 15%, конус BBT50
- Магазины на 60, 90 и 120 инструментов
- Серво-магазин инструмента
- Гидравлический интерфейс для зажимных приспособлений
- Подача СОЖ через шпиндель
- Пистолет для промывки
- Контроль инструмента
- Душевое охлаждение
- Автоматическая дверь
- Поворотный стол с шагом 0,001°
- Стол с произвольным делением
- Стол с резьбовыми отверстиями M16
- Автоматическая регулировка подачи по нагрузке и температуре шпинделя
- Линейная паллетная система
- Многопаллетная система автоматизации
Чертежи
Конструкция серии HMC H / S
Горизонтальные центры серии - с двумя паллетами и столом с делением 1°. Колонна двухстенная, основание двигателя оси Y отлито вместе с ней; направляющие оси X разнесены с большим пролётом, станина с низким центром тяжести. На моделях H все три оси идут на тяжёлых роликовых направляющих, на моделях S - на широких жёстких стальных. Модели различаются размером паллеты от 500 × 500 до 1000 × 1000 мм, ходами, мощностью и моментом шпинделя; у HMC80S шпиндельная бабка с трёхступенчатой коробкой передач.
Прецизионные ШВП с предварительным растяжением
Винты подающих осей ставят с предварительным растяжением: нагрев винтов меньше влияет на точность передачи, станок дольше держит точность.
Двухстенная колонна с отлитым основанием двигателя Y
Колонна двухстенная, рёбра жёсткости расположены рационально. Основание двигателя оси Y отлито заодно с колонной: точность при обработке стабильнее.
Термосимметричная шпиндельная бабка
Симметричная по нагреву конструкция облегчает контроль тепловых деформаций. Коробка передач на моделях H двухступенчатая: от скоростной обработки до тяжёлого резания.
Шпиндель HMC80S с трёхступенчатой коробкой
Для обработки с большим съёмом металла у HMC80S стоит трёхступенчатая коробка передач шпинделя: момент до 1958 Н·м в режиме 30 минут.
Направляющие: роликовые у H, жёсткие у S
Направляющие оси X разнесены с большим пролётом, центр тяжести станины низкий. На моделях H все три оси идут на тяжёлых роликовых направляющих, на моделях S - на широких жёстких стальных: жёсткость сохраняется при большой подаче резания.
Отливки из чугуна повышенной прочности
Основные отливки из чугуна повышенной прочности проходят вторичное старение. Ключевые сопрягаемые поверхности собирают с низкими напряжениями: точность станка стабильнее.
Стол с делением 1° и две паллеты
Стандартный стол делит круг через 1°. Паллета садится на четыре крупные конические опоры, посадку проверяет пневмоконтроль. Смена паллет занимает 12-18 с в зависимости от модели.
Цепной магазин, смена инструмента 3,5 с
Инструмент меняет кулачковый механизм: 3,5 с от инструмента к инструменту, следующий инструмент выбирается заранее. В стандарте 40 гнёзд, есть магазины на 60, 90 и 120 инструментов.
Режимы резания серии HMC H / S, чугун HT250
Таблица листается вбок.
| Операция | Глубина, мм | Обороты, об/мин | Подача, мм/мин | Съём, см³/мин |
|---|---|---|---|---|
| HMC50H: торцевое фрезерование, фреза Ø125, ширина 100 мм | 6 | 293 | 726 | 435 |
| HMC63H: торцевое фрезерование, фреза Ø125, ширина 128 мм | 6 | 279 | 893 | 535 |
| HMC80H, HMC63S: торцевое фрезерование, фреза Ø160, ширина 128 мм | 6 | 279 | 1 116 | 857 |
| HMC80S: торцевое фрезерование, фреза Ø160, ширина 128 мм | 8 | 249 | 995 | 1 018 |
| HMC50H: сверление, U-сверло Ø70 | - | 455 | 68 | 393 |
| HMC63H: сверление, U-сверло Ø80 | - | 398 | 60 | 450 |
| HMC80H, HMC63S: сверление, U-сверло Ø90 | - | 354 | 53 | 505 |
| HMC80S: сверление, U-сверло Ø100 | - | 318 | 40 | 562 |
| HMC50H: нарезание резьбы, метчик M30×3 | - | 159 | 557 | - |
| HMC63H: нарезание резьбы, метчик M36×4 | - | 133 | 532 | - |
| HMC80H, HMC63S, HMC80S: нарезание резьбы, метчик M42×4,5 | - | 114 | 513 | - |
Значения ориентировочные: результат зависит от условий резания.
Примеры деталей: насосы и арматура
- Крышка насоса, сталь
- Тройник, сталь
- Корпус, алюминий
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL HMC H / S
Все исполнения серии
Таблица листается вбок.
| Модель | Ходы X/Y/Z | Стол | Нагрузка на стол, до | Шпиндель | Мощность шпинделя | Магазин | Система ЧПУ |
|---|---|---|---|---|---|---|---|
| HMC50H | 800 / 700 / 800 мм | 500 × 500 мм | 600 кг | BT50, 6 000 об/мин | 11 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
| HMC63H | 1 000 / 900 / 900 мм | 630 × 630 мм | 1 200 кг | BT50, 6 000 об/мин | 18,5 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
| HMC63S | 1 000 / 900 / 900 мм | 630 × 630 мм | 1 200 кг | BT50, 6 000 об/мин | 22 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
| HMC80H | 1 350 / 1 100 / 1 100 мм | 800 × 800 мм | 2 000 кг | BT50, 6 000 об/мин | 22 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
| HMC80S | 1 350 / 1 100 / 1 100 мм | 800 × 800 мм | 2 000 кг | BT50, 3 500 об/мин | 22 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
| HMC100H | 1 350 / 1 100 / 1 050 мм | 1 000 × 1 000 мм | 2 000 кг | BT50, 6 000 об/мин | 22 кВт, длительно | 40 инструментов | Fanuc 0i-MF Plus |
