SMTCL iT50
Токарный станок с ЧПУ с наклонной станиной: Ø над станиной 580 мм, шпиндель A2-8, 3 500 об/мин. Завод в Шэньяне, провинция Ляонин.
Точение дисков и коротких валов для автомобильной и подшипниковой отраслей, строительной техники и цветных металлов: торцы и канавки, цилиндры, внутренняя резьба, поверхности вращения.
Цена по запросуЧПУ GSK 988TA
- Ø над станиной
- 580 мм
- Шпиндель
- A2-8, 3 500 об/мин
- Револьвер
- 8 позиций
- Ходы X/Z
- 260 / 505 мм
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 260 мм
- Ход по Z
- 505 мм
- Диаметр обработки над станиной
- 580 мм
- Диаметр обработки над суппортом
- 320 мм
- Наибольший диаметр точения
- 500 мм
- Наибольшая длина точения
- 500 мм
- Диаметр прутка
- 65 мм
Шпиндель
- Конец шпинделя
- A2-8
- Конус отверстия шпинделя
- 1:20, Ø90 мм
- Отверстие шпинделя
- 80 мм
- Патрон
- 10″
- Частота вращения шпинделя, до
- 3 500 об/мин
- Мощность шпинделя, длительная (S1)
- 15 кВт
- Мощность шпинделя, 30 минут
- 18,5 кВт
- Крутящий момент, длительный (S1)
- 243 Н·м
- Крутящий момент, 30 минут
- 300 Н·м
- Диаметр переднего подшипника шпинделя
- 120 мм
- Подшипники шпинделя
- Двухрядные роликовые и шариковые подшипники
Инструмент
- Время смены инструмента, с
- 0,4
- Позиций револьверной головы
- 8 шт
- Револьверная головка
- Горизонтальная серворевольверная головка
Задняя бабка
- Конус пиноли
- Морзе 5
- Ход задней бабки
- 400 мм
Система ЧПУ и приводы
- Система ЧПУ
- GSK 988TA
- Направляющие
- Линейные направляющие класса H по осям X и Z
- Шарико-винтовые пары
- Класс C3, ось X с двойной опорой винта
- Привод подач
- Серводвигатели с абсолютными энкодерами, муфта к винту без зазора
- Ускоренные перемещения X / Z
- 24 / 24 м/мин
Габариты и масса
- Габарит станка, длина
- 2 550 мм
- Габарит станка, ширина
- 1 675 мм
- Габарит станка, высота
- 1 820 мм
- Масса станка
- 3 700 кг
Комплектация
Стандартная комплектация
- ЧПУ GSK 988TA
- Сплошной патрон с гидроцилиндром
- Серворевольверная головка на 8 позиций
- Гидростанция
- Ящик для сбора стружки
Опции завода
- Боковой стружкотранспортёр
- Задний стружкотранспортёр
- Полый патрон с цилиндром
- Серворевольверная головка на 12 позиций
- Патрон, цилиндр и револьверная головка специального исполнения
- Подача СОЖ через револьверную головку
- Автоматическая дверь
- Прибор привязки инструмента
- Измерение заготовки
- Маслоуловитель для сбора масляного тумана
- Контроль поломки инструмента

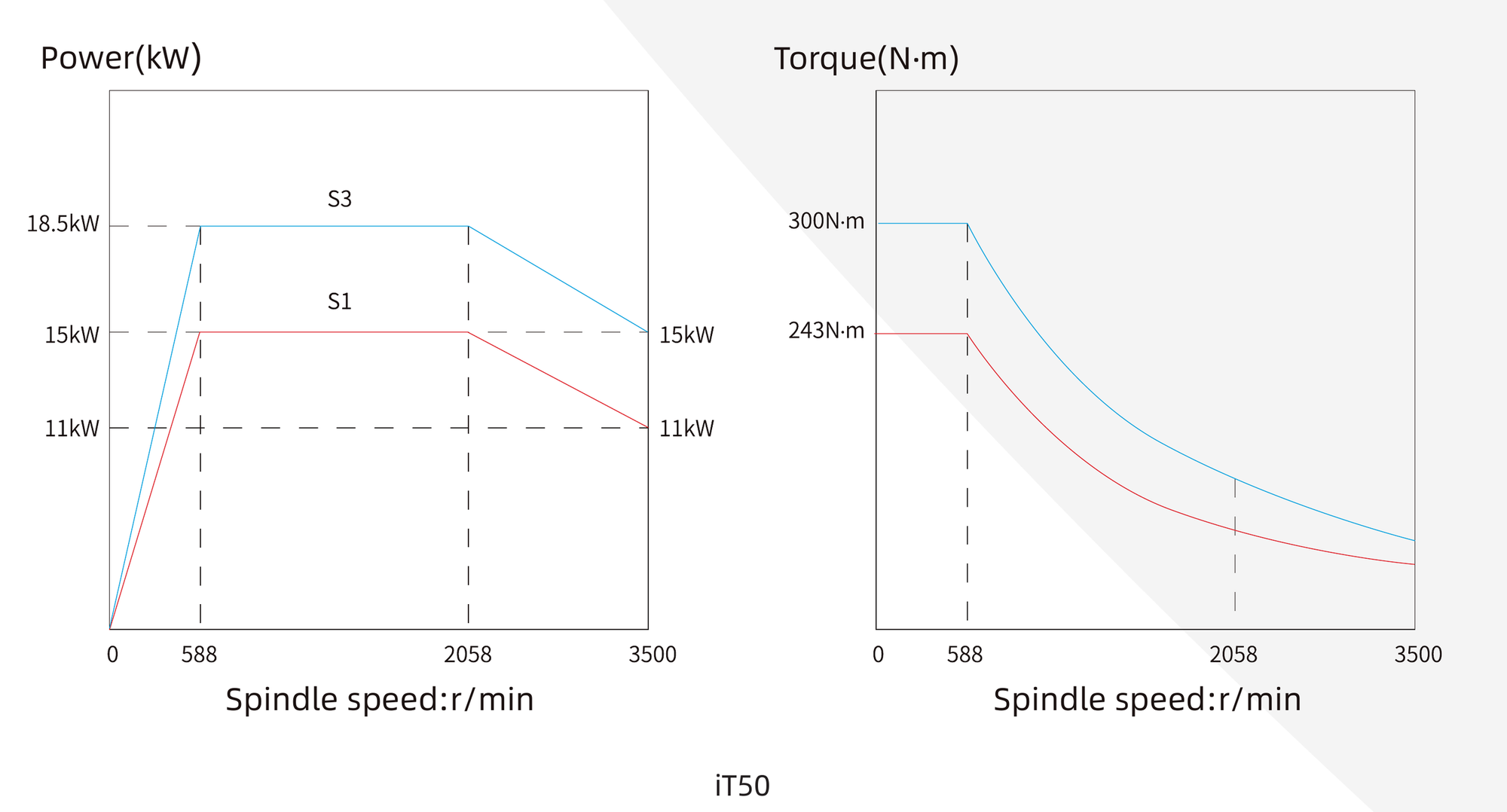

Чертежи
Конструкция серии iT
iT35, iT35L и iT50 построены по одной схеме: станина цельной отливки, гильзовый шпиндель большой базы, серворевольверная головка на 8 позиций и привод осей без зазора. Модели различаются длиной точения (350 мм у iT35, 500 мм у iT35L и iT50), диаметром точения (360 мм у iT35 и iT35L, 500 мм у iT50), мощностью главного двигателя (длительная и 30 минут: 11/15 кВт и 15/18,5 кВт) и патроном (8″ и 10″). Задняя бабка есть у iT35L и iT50.
Станина цельной отливки
Станина отлита целиком, внутренние рёбра расположены так, чтобы опора оставалась жёсткой при большой глубине резания и высокой подаче. Конструкцию рассчитывали методом конечных элементов.
Гильзовый шпиндель на двухрядных подшипниках
Шпиндельный узел гильзового типа с большой базой опирается на двухрядные роликовые и шариковые подшипники. Момент - до 215 Н·м у iT35 и iT35L, до 300 Н·м у iT50.
Шабрение контактных поверхностей
Все контактные поверхности шабрят вручную, площадь контакта превышает 80%. Это повышает жёсткость стыков.
Серворевольверная головка на 8 позиций
Головка вращается непрерывно в обе стороны, приводится мотор-редуктором и фиксируется в позиции. Время смены инструмента - 0,4 с.
Ускоренные ходы 30 и 24 м/мин
Серводвигатели соединены с винтами муфтами без зазора. Ускоренное перемещение по X и Z - 30 м/мин у iT35 и iT35L, 24 м/мин у iT50.
Двойная опора винта оси X
Винт оси X опирается с двух сторон, поэтому нагрев меньше влияет на точность. Направляющие класса H, ШВП класса C3.
Проём для отвода стружки под станиной
Отверстие для стружки расположено под станиной, лента транспортёра шире на 30%. Оператор стоит рядом со шпинделем, для обслуживания оставлено место.
Сеть GSKLink и абсолютные энкодеры
Приводы работают по промышленной сети GSKLink. Серводвигатели с абсолютными энкодерами допускают подключение линейных шкал для полностью замкнутого контура подачи.
Примеры деталей
- Кольца конического роликоподшипника, сталь GCr15 (iT35)
- Заготовка шестерни коробки передач, сталь 20MnCr5 (iT35)
- Сепаратор шарнира для автомобиля (iT35L)
- Шкив ремённой передачи, сталь 45: обработка отверстия (iT50)
- Кольца шариковых, роликовых, упорных и самоустанавливающихся подшипников
- Шестерни для автомобилей, рельсового транспорта, роботов и судов
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL iT
SMTCL iT35L
5 230 000 ₽
ЧПУ GSK 988TA
- Ø над станиной
- 580 мм
- Шпиндель
- A2-6, 4 000 об/мин
- Револьвер
- 8 позиций
- Ходы X/Z
- 200 / 510 мм
Все исполнения серии
Таблица листается вбок.
| Модель | Ø над станиной | Ø над суппортом | Длина точения | Отверстие шпинделя | Шпиндель | Мощность шпинделя | Револьвер | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|---|
| iT35 | 580 мм | 360 мм | 350 мм | Ø65 мм | A2-6, 4 000 об/мин | 11 кВт, длительно | 8 позиций | GSK 988TA | 3 300 кг |
| iT35L | 580 мм | 330 мм | 500 мм | Ø65 мм | A2-6, 4 000 об/мин | 11 кВт, длительно | 8 позиций | GSK 988TA | 3 600 кг |
| iT50 | 580 мм | 320 мм | 500 мм | Ø80 мм | A2-8, 3 500 об/мин | 15 кВт, длительно | 8 позиций | GSK 988TA | 3 700 кг |
