SMTCL M8.4
Вертикальный пятиосевой обрабатывающий центр с ЧПУ: ходы X/Y/Z 600 / 680 / 450 мм, стол Ø400 мм. Завод в Шэньяне, провинция Ляонин.
Пятиосевая обработка многогранных деталей сложной формы: строительная техника, судостроение, автомобильная и нефтехимическая отрасли, инструмент, медицина.
Цена по запросуЧПУ i5
- Ходы X/Y/Z
- 600 / 680 / 450 мм
- Стол
- Ø400 мм
- Шпиндель
- BT40, 12 000 об/мин
- Магазин
- 20 инструментов
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 600 мм
- Ход по Y
- 680 мм
- Ход по Z
- 450 мм
- Расстояние от торца шпинделя до стола
- 90-540 мм
Шпиндель
- Конус шпинделя
- BT40
- Частота вращения шпинделя, до
- 12 000 об/мин
- Мощность шпинделя, длительная (S1)
- 11 кВт
- Мощность шпинделя, режим S6 40%
- 15 кВт
- Крутящий момент, длительный (S1)
- 70 Н·м
- Крутящий момент, режим S6 40%
- 96 Н·м
- Привод шпинделя
- электрошпиндель с водяным охлаждением
- Оправка и штревель
- MAS 403 BT40, штревель MAS 403 BT40-I
Магазин инструмента
- Ёмкость магазина
- 20
- Тип магазина
- зонтичный горизонтальный
- Время смены инструмента, с
- 6-8
- Выбор инструмента
- шпиндель берёт инструмент из магазина
- Длина инструмента, до
- 300 мм
- Масса инструмента, до
- 7 кг
- Диаметр инструмента, до (соседние гнёзда заняты)
- 115 мм
- Диаметр инструмента, до (соседние гнёзда свободны)
- 130 мм
Стол
- Размер стола
- Ø400 мм
- Нагрузка на стол, до
- 200 кг
- Т-пазы, количество × ширина
- 8 × 14 мм
Поворотные оси
- Ось A
- ±120°
- Ось C
- n × 360°, без ограничения угла
Точность
- Точность обработки
- NAS 979: круговая интерполяция менее 0,012 мм, круглость конусной детали менее 0,01 мм; плоскостность 400 × 400 мм менее 0,01 мм; Ra 0,4
Система ЧПУ и приводы
- Система ЧПУ
- i5
- Ускоренные перемещения X / Y / Z
- 30 / 30 / 30 м/мин
- Рабочая подача
- 20 000 мм/мин
- Двигатели подач X / Y / Z
- 3,6 / 3,6 / 5,8 кВт, 11,5 / 11,5 / 18,6 Н·м
Электропитание
- Полная мощность электропитания
- 70 кВА
Габариты и масса
- Габарит станка, длина
- 2 130 мм
- Габарит станка, ширина
- 4 350 мм
- Габарит станка, высота
- 3 050 мм
- Габарит указан
- с транспортёром стружки
- Масса станка
- 8 000 кг
Комплектация
Стандартная комплектация
- Система ЧПУ i5
- Двойной поворотный стол Ø400 с прямым приводом
- Электрошпиндель BT40 на 12 000 об/мин с водяным охлаждением
- Магазин на 20 инструментов
- Линейные шкалы осей X, Y, Z и круговые датчики осей A, C
- Одноосевой контактный датчик привязки инструмента
- Полное ограждение и замки дверей
- Пакет программ для пятиосевой обработки
- Гидростанция
- Цепной транспортёр стружки
- Охладитель воды
- Кондиционер электрошкафа
Опции завода
- Стол Ø500 с нагрузкой до 300 кг
- Двойной привод стола
- Интерфейс автоматизации
- Гидравлический интерфейс для зажимных приспособлений
- Термокомпенсация шпинделя
- Конус HSK 63A
- Шпиндель на 18 000 об/мин
- Шпиндель на 24 000 об/мин
- Подача СОЖ через центр шпинделя
- Магазин на 32 инструмента
- Контактный датчик привязки инструмента
- Бесконтактный датчик привязки инструмента
- Устройство контроля детали
- Автоматический верхний люк
- Автоматическая дверь

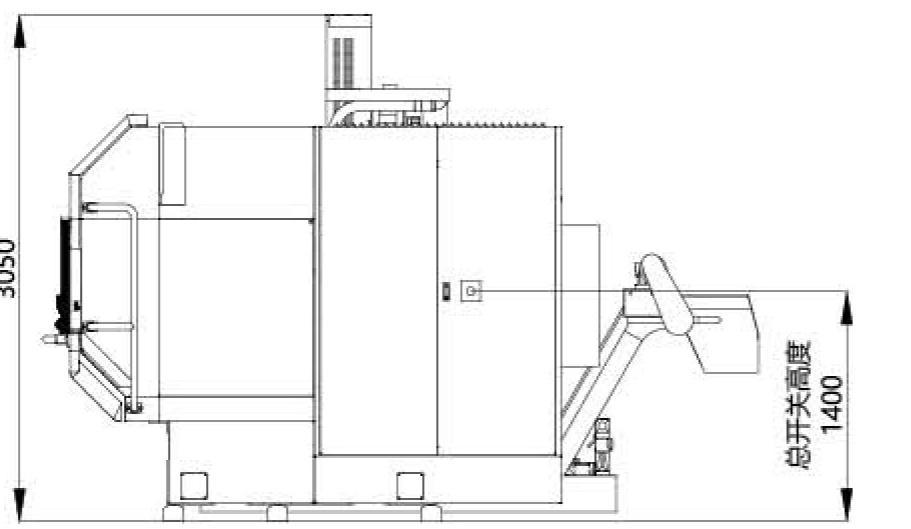

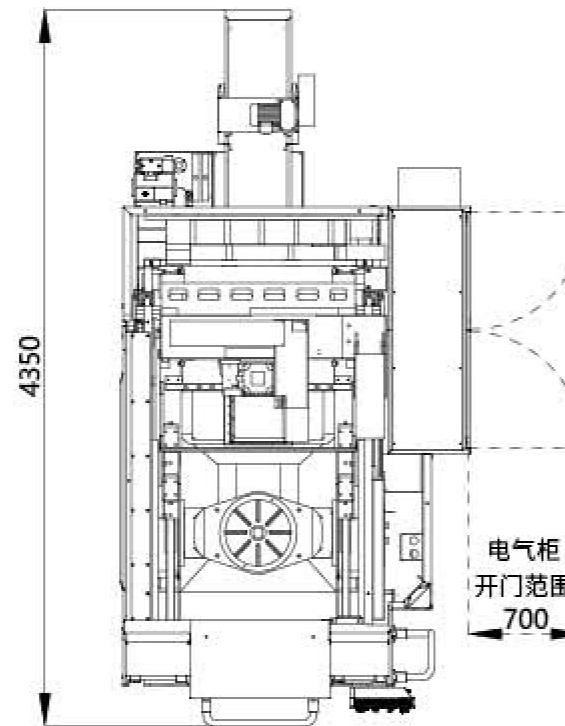

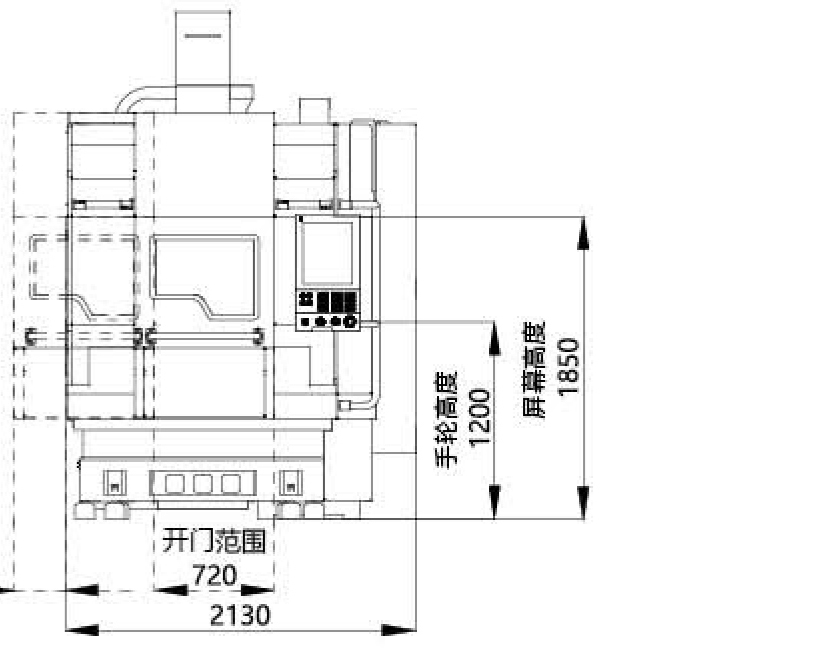

Чертежи
Конструкция серии M8
Вертикальный пятиосевой центр портальной компоновки с подвижной поперечной балкой. Электрошпиндель, двойной качающийся стол, система ЧПУ и магазин выполнены отдельными модулями, состав подбирают под задачу заказчика: шпиндель на 12 000, 18 000 или 24 000 об/мин, магазин на 20 или 32 инструмента. Ось Y приводят два двигателя, стружка выходит через середину станины по большой наклонной стенке и выводится назад.
Портальная компоновка с подвижной балкой
Электрошпиндель, двойной качающийся стол, система ЧПУ и магазин выполнены модулями: состав станка подбирают под задачу заказчика.
Станина рассчитана методом конечных элементов
Конструкцию станка рассчитали методом конечных элементов и динамической оптимизацией: оптимизированы формы колебаний под нагрузкой, жёсткость и динамика станка.
Ось Y на двух двигателях
Ось Y приводят два двигателя, что даёт быстрый отклик и плавный ход. Стружка уходит через середину станины по большой наклонной стенке и не копится.
Электрошпиндель с водяным охлаждением
Электрошпиндель быстро реагирует на команды, водяная рубашка охлаждает его и стабилизирует точность. Конус BT40 или HSK 63A, частота вращения 12 000, 18 000 или 24 000 об/мин.
Двойной качающийся стол с прямым приводом
Оси стола приводят моментные двигатели прямого привода. Стол Ø400 несёт до 200 кг, в опции стол Ø500 до 300 кг; в опциях двойной привод и интерфейс автоматизации.
Магазин на 20 или 32 инструмента
Магазин приводит сервомотор, инструмент берёт сам шпиндель: смена от инструмента к инструменту занимает 6-8 с. В стандарте 20 гнёзд, в опции 32.
Измерение инструмента и обратная связь
В стандарте одноосевой датчик привязки инструмента. Линейные оси оснащены шкалами с разрешением 0,01 мкм, оси A и C - круговыми датчиками с точностью ±5″.
Узкий фронт и вывод стружки назад
Фронт станка узкий, боковая сторона широкая, стружка уходит назад: её удобно собирать и вывозить, а станки удобно расставлять в цеху.
Примеры деталей
- Поворотный кулак
- Выпускной коллектор
- Корпус турбокомпрессора
- Корпус мотоциклетного двигателя
- Рабочее колесо открытое
- Рабочее колесо закрытое
- Накостная пластина
- Испытательная деталь S-образной формы
