SMTCL S1-262A
Трубонарезной токарный станок с ручным управлением: труба Ø114-340 мм, РМЦ 1 000 / 1 500 / 3 000 мм. Завод в Шэньяне, провинция Ляонин.
Нарезание и ремонт трубной резьбы на бурильных, утяжелённых и обсадных трубах и ведущих штангах; точение, растачивание и торцовка.
Цена по запросу
- Труба
- Ø114-340 мм
- РМЦ
- 1 000 / 1 500 / 3 000 мм
- Шпиндель
- 254 об/мин
- Главный двигатель
- 18,5 кВт
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Расстояние между центрами (РМЦ)
- 1 000 / 1 500 / 3 000 мм
- Наибольшая длина точения
- 1 000 / 1 500 / 3 000 мм
- Высота центров
- 450 мм
- Диаметр трубы, от
- 114 мм
- Диаметр трубы, до
- 340 мм
- Высота центров от пола
- 1 150 мм
Шпиндель
- Отверстие шпинделя
- 355 мм
- Частота вращения шпинделя, до
- 254 об/мин
- Число ступеней частот вращения
- 12
- Мощность главного двигателя
- 18,5 кВт
Инструмент
- Сечение резца
- 32×32 мм
Задняя бабка
- Диаметр пиноли
- 100 мм
- Ход пиноли
- 250 мм
- Конус пиноли
- Морзе 5
Суппорт и подачи
- Ход поперечных салазок
- 300 мм
- Ход верхних салазок
- 200 мм
- Продольные подачи
- 0,095-1,44 мм/об
- Поперечные подачи
- 0,095-1,44 мм/об
- Число ступеней подач
- 32
- Шаг ходового винта
- 12,7 мм
- Быстрый ход, продольный
- 4 м/мин
- Быстрый ход, поперечный
- 4 м/мин
Нарезаемые резьбы
- Метрическая
- 22 шага, 1-15 мм
- Дюймовая
- 26 шагов, 1-14 ниток на дюйм
- Модульная
- 21 шаг, 0,5-7,5 мм
- Питчевая
- 20 шагов, 28-2 ниток на дюйм
Приводы и направляющие
- Двигатель быстрых ходов
- 1,1 кВт
Электропитание
- Напряжение
- 380 В
Габариты и масса
- Габарит станка, длина
- 3 700 / 4 190 / 5 690 мм
- Габарит станка, ширина
- 1 908 / 1 974 / 1 974 мм
- Габарит станка, высота
- 1 620 мм
- Масса станка
- 7 876 / 8 500 / 11 200 кг
Комплектация
Стандартная комплектация
- Передний и задний патроны
- Ручной четырёхпозиционный резцедержатель, сечение резца 32×32 мм
- Ходовой винт Ø55 мм и ходовой валик Ø38 мм
- Ручная задняя бабка с пинолью Ø100 мм, конус Морзе 5
- Панель управления на передней бабке
- Главный двигатель 18,5 кВт
- Двигатель зажима патронов 4 кВт
- Двигатель быстрых ходов 1,1 кВт
- Конусная линейка для конуса 1:4 длиной до 500 мм
- Лампа освещения
- Насос охлаждения 90 Вт
Опции завода
- Дюймовая резьба на 40 шагов, от 1/2 до 28 ниток на дюйм

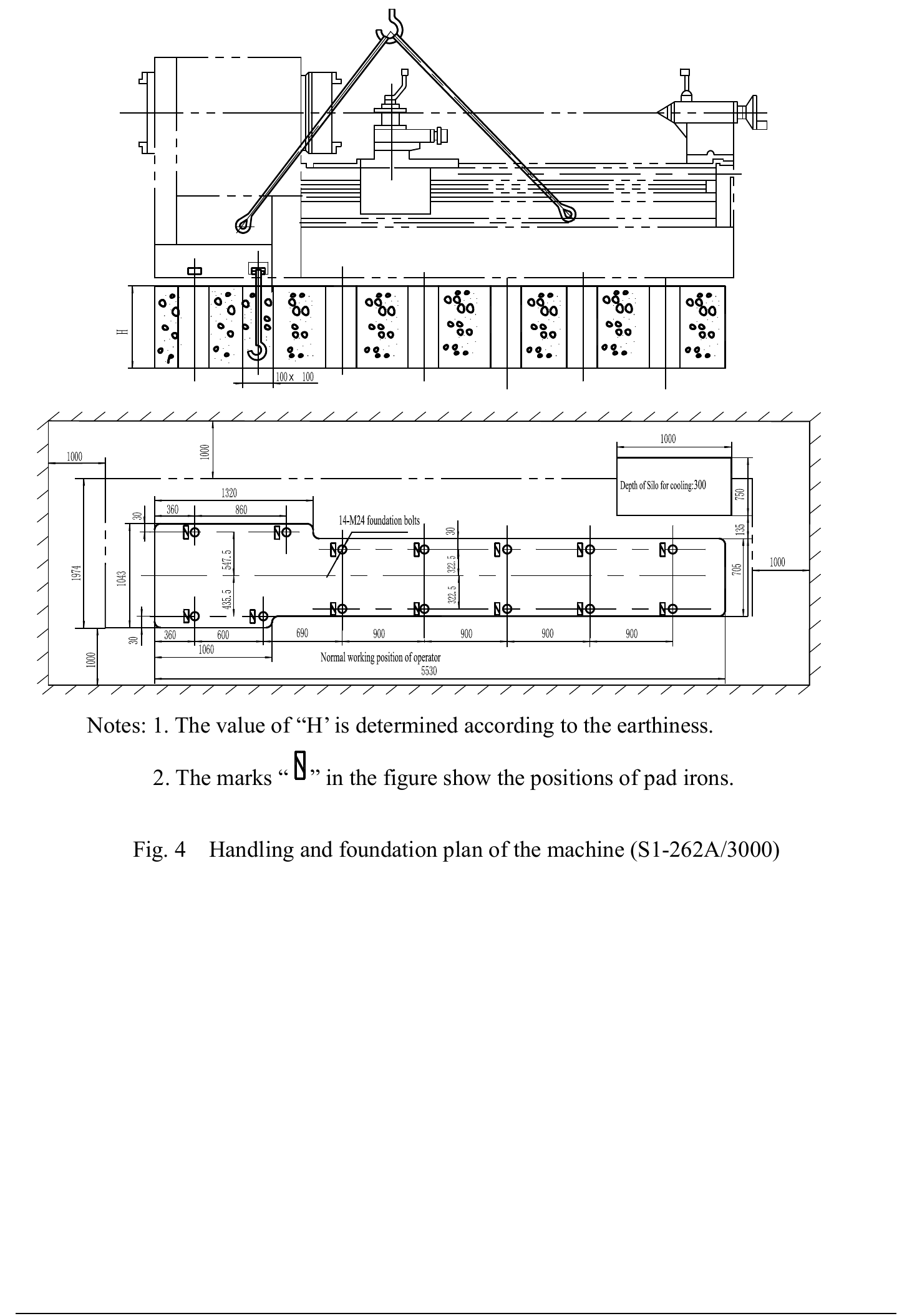

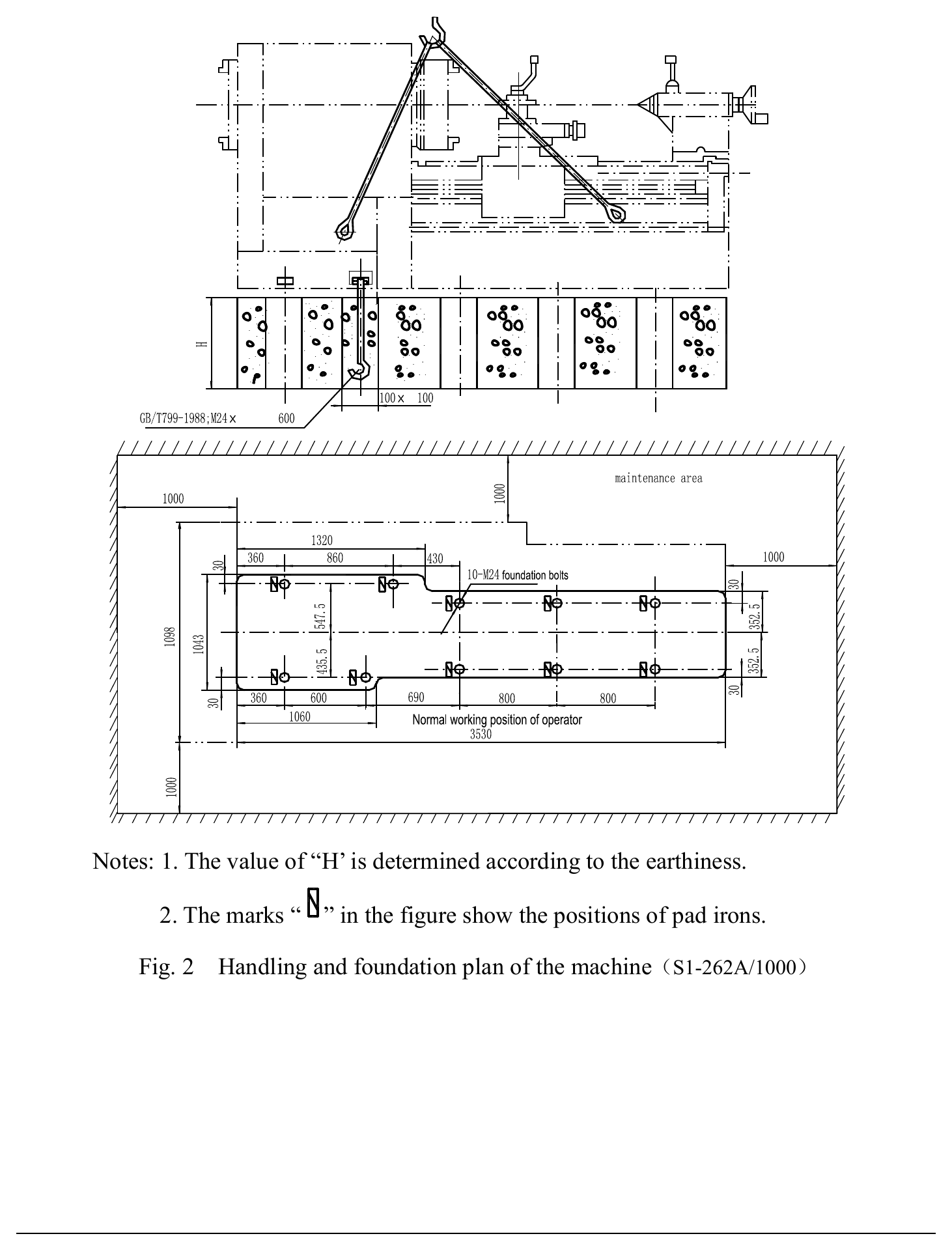

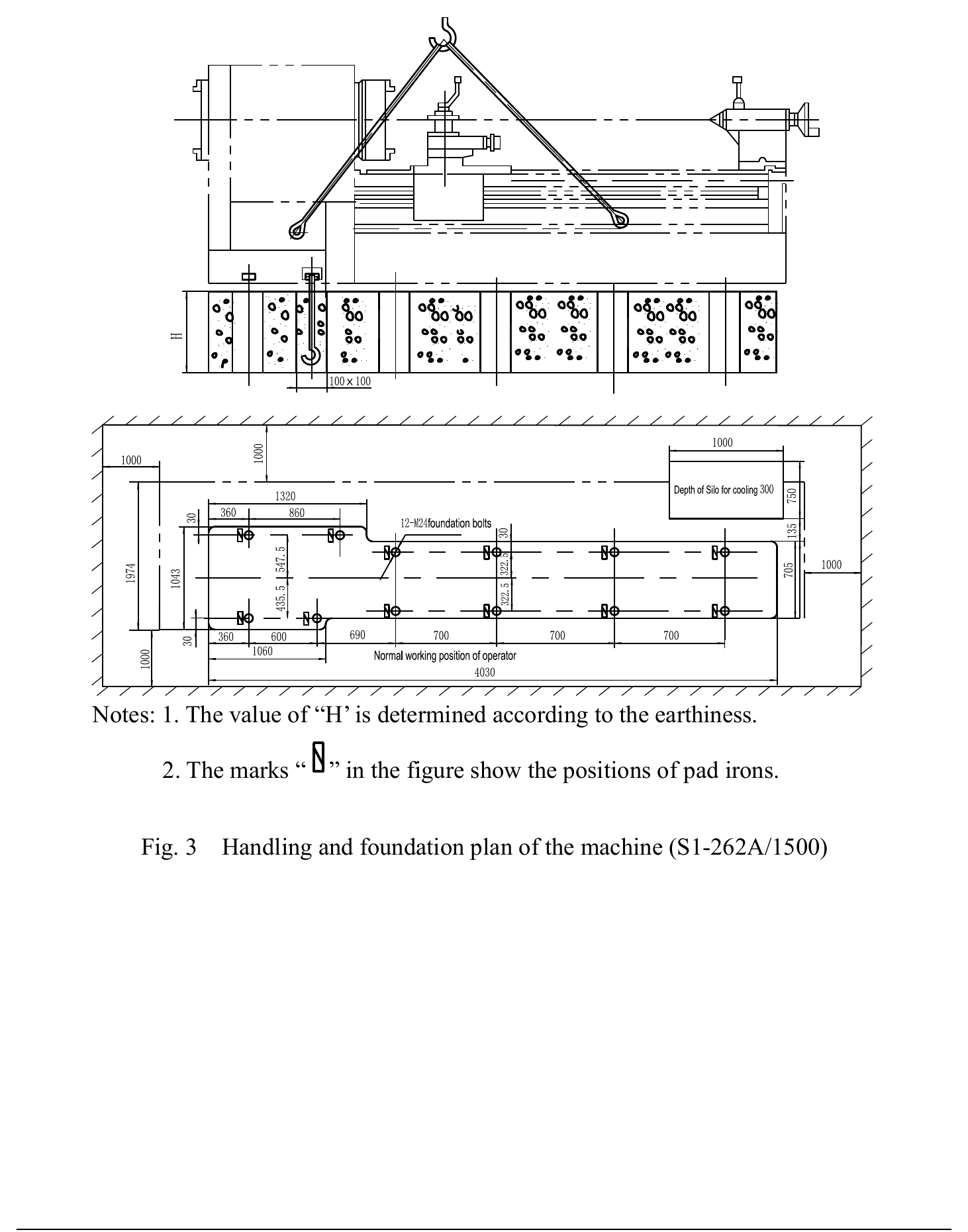

Чертежи
Конструкция серии S1
S1 - токарные станки с ручным управлением для трубной резьбы: длинная станина, суппорт с верхними салазками, задняя бабка и шпиндель с большим проходным отверстием, через которое проходит труба. У всех моделей 12 ступеней оборотов шпинделя, 32 подачи и быстрый ход суппорта 4 м/мин. Модели различаются диаметром труб (114-219, 114-340 и 219-508 мм), отверстием шпинделя (240, 355 и 515 мм), оборотами и мощностью главного двигателя: 18,5 кВт у S1-245B и S1-262A, 22 кВт у S1-320. Станину делают с РМЦ 1000, 1500 и 3000 мм, у S1-320 - 1500 и 3000 мм.
Труба проходит сквозь шпиндель
Отверстие шпинделя 240 мм у S1-245B, 355 мм у S1-262A и 515 мм у S1-320: труба проходит через шпиндель насквозь.
Передний и задний патроны
У S1-262A трубу зажимают передним и задним патронами, привод зажима - двигатель 4 кВт. Оба патрона четырёхкулачковые, с проходным отверстием.
12 ступеней оборотов шпинделя
Обороты шпинделя - 5,6-254 об/мин у S1-262A, 8-306 у S1-245B и 6-200 у S1-320. Ступени переключают рычагами на передней бабке.
32 подачи и четыре системы резьб
Продольные и поперечные подачи 0,095-1,44 мм/об, у S1-320 - 0,1-1,5. У S1-262A нарезают метрические резьбы (22 шага), дюймовые (26), модульные (21) и питчевые (20).
Ходовой винт, ходовой валик и рейка
У S1-262A ходовой винт Ø55 мм с шагом 2 нитки на дюйм, ходовой валик Ø38 мм и зубчатая рейка модулем 3 мм.
Суппорт с верхними салазками
Ход поперечных салазок 300 мм, верхних 200 мм (у S1-320 - 560 и 300 мм), быстрый ход 4 м/мин. Конусная линейка у S1-262A позволяет точить конус 1:4 непрерывно на длину до 500 мм.
Задняя бабка с пинолью Ø100 мм
У S1-262A ход пиноли 250 мм, конус Морзе 5, бабку можно сместить поперёк станины на ±15 мм.
Три длины станины
РМЦ 1000, 1500 и 3000 мм у S1-245B и S1-262A, 1500 и 3000 мм у S1-320. У S1-262A длина станка 3700, 4190 и 5690 мм, масса 7876, 8500 и 11200 кг.
Что обрабатывают на S1-262A
- Обсадные трубы нефтяные Ø114-340 мм
- Бурильные трубы Ø114-140 мм
- Утяжелённые бурильные трубы Ø121-203 мм
- Ведущие квадратные штанги Ø108-133 мм
- Геологические обсадные и колонковые трубы Ø127-325 мм
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL S1
Все исполнения серии
Таблица листается вбок.
| Модель | Труба | РМЦ | Длина точения | Отверстие шпинделя | Шпиндель | Главный двигатель | Масса |
|---|---|---|---|---|---|---|---|
| S1-245B | Ø114-219 мм | 1 000 / 1 500 / 3 000 мм | 1 000 / 1 500 / 3 000 мм | Ø240 мм | 306 об/мин | 18,5 кВт | - |
| S1-262A | Ø114-340 мм | 1 000 / 1 500 / 3 000 мм | 1 000 / 1 500 / 3 000 мм | Ø355 мм | 254 об/мин | 18,5 кВт | 7 876 / 8 500 / 11 200 кг |
| S1-320 | Ø219-508 мм | 1 500 / 3 000 мм | 1 500 / 3 000 мм | Ø515 мм | 200 об/мин | 22 кВт | - |
