SMTCL T5.1-100Q
Токарный станок с ЧПУ с наклонной станиной: Ø над станиной 420 мм, шпиндель A2-5, 5 000 об/мин. Завод в Шэньяне, провинция Ляонин.
Точение валов и дисков для автомобильной, подшипниковой и медицинской отраслей и строительной техники: валы двигателей и шестерён, распределительные валы, сепараторы шарниров.
Цена по запросуЧПУ Fanuc 0i-TF Plus
- Ø над станиной
- 420 мм
- Шпиндель
- A2-5, 5 000 об/мин
- Револьвер
- 8 позиций
- Ходы X/Z
- 145 / 205 мм
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 145 мм
- Ход по Z
- 205 мм
- Диаметр обработки над станиной
- 420 мм
- Диаметр обработки над суппортом
- 160 мм
- Наибольший диаметр точения
- 160 мм
- Наибольшая длина точения
- 160 мм
- Диаметр прутка
- 44 мм
Шпиндель
- Конец шпинделя
- A2-5
- Конус отверстия шпинделя
- 1:20, Ø62 мм
- Отверстие шпинделя
- 56 мм
- Патрон
- 6″
- Частота вращения шпинделя, до
- 5 000 об/мин

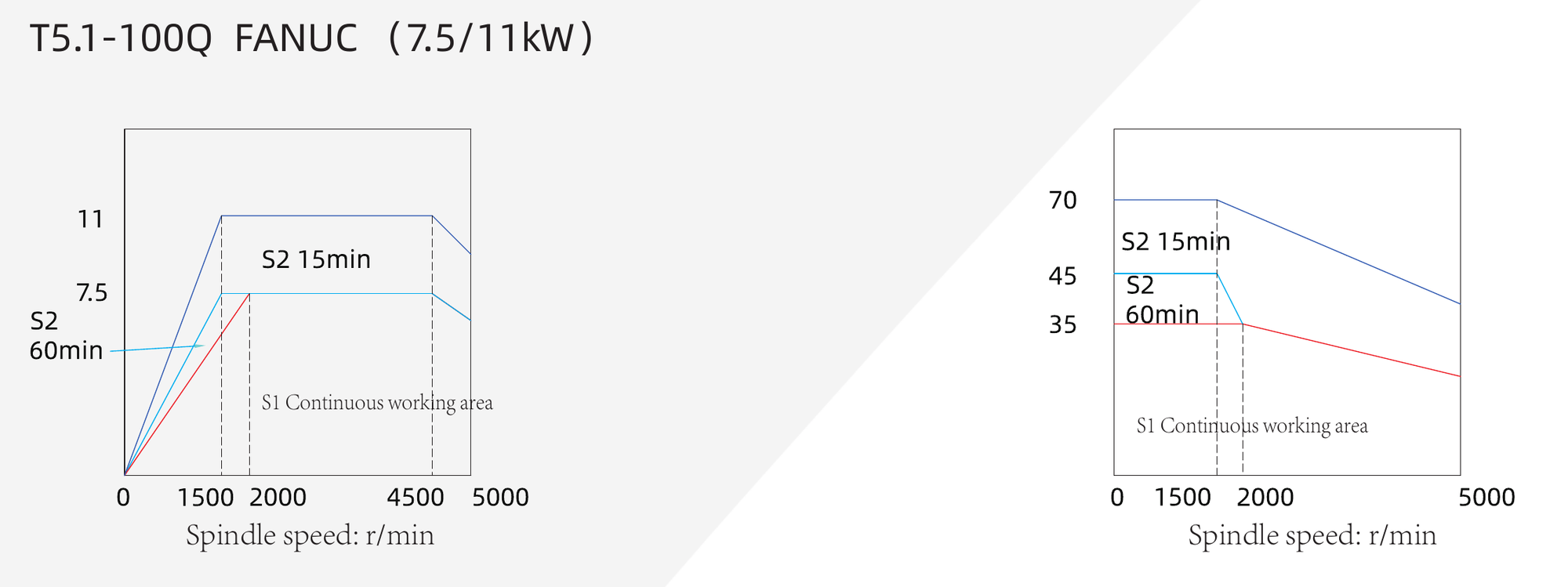

- Мощность шпинделя, длительная (S1)
- 7,5 кВт
- Мощность шпинделя, 15 минут (S2)
- 11 кВт
- Крутящий момент, длительный (S1)
- 35 Н·м
- Крутящий момент, 60 минут (S2)
- 45 Н·м
- Крутящий момент, 15 минут (S2)
- 70 Н·м
- Диаметр переднего подшипника шпинделя
- 90 мм
- Подшипники шпинделя
- Двухрядные роликовые и шариковые подшипники

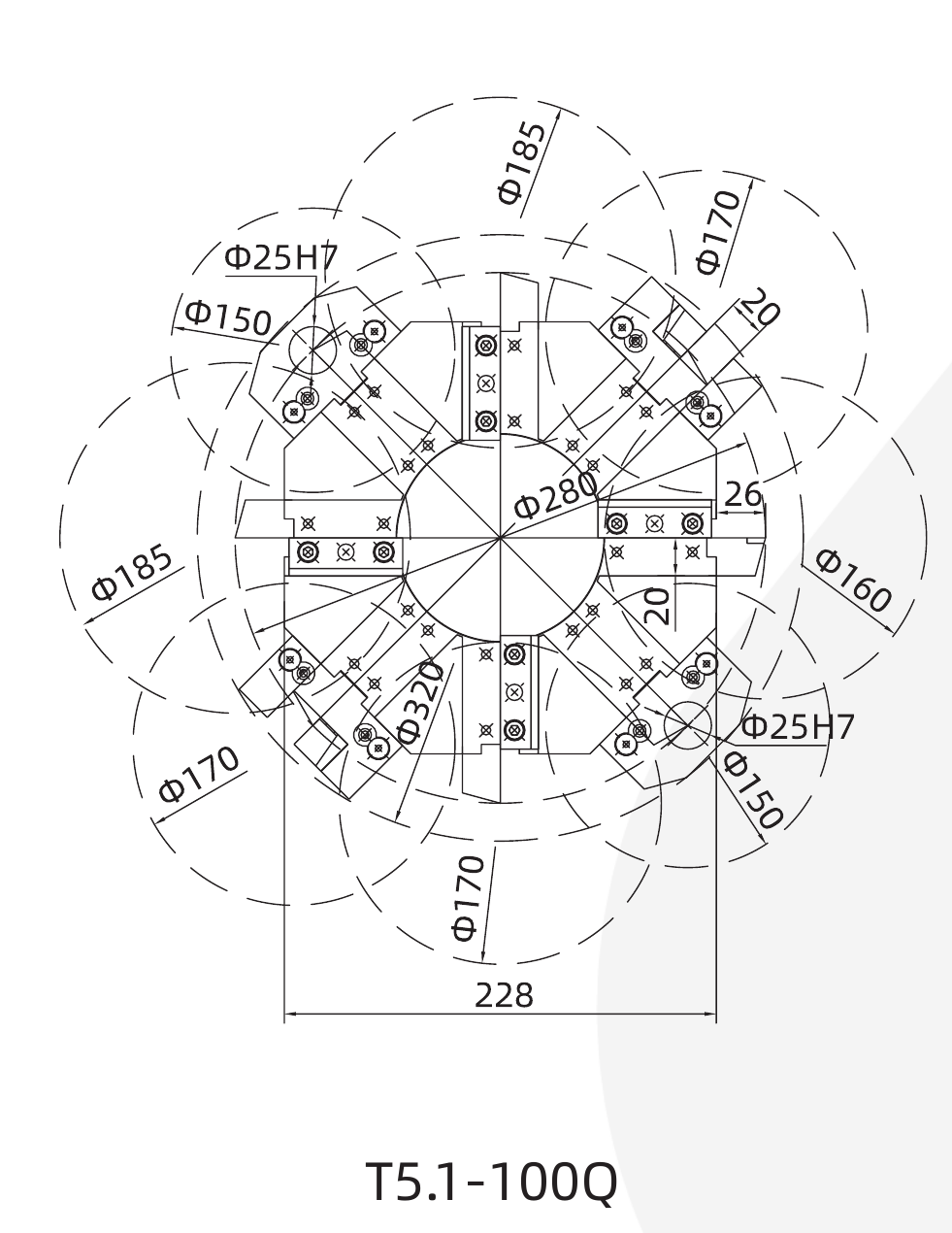

Инструмент
- Выбор инструмента
- Ближайший инструмент, поворот в обе стороны
- Позиций револьверной головы
- 8 шт
- Револьверная головка
- Горизонтальная серворевольверная головка
Точность
- Точность обработки
- Квалитет IT6 на серийной партии
Система ЧПУ и приводы
- Система ЧПУ
- Fanuc 0i-TF Plus
- Направляющие
- Линейные направляющие класса H по осям X и Z
- Шарико-винтовые пары
- Класс C3, преднатяг, винт оси X на двойной опоре
- Привод подач
- Серводвигатели, муфта к винту без зазора
- Ускоренные перемещения X / Z
- 30 / 30 м/мин
Электропитание
- Полная мощность электропитания
- 23 кВА

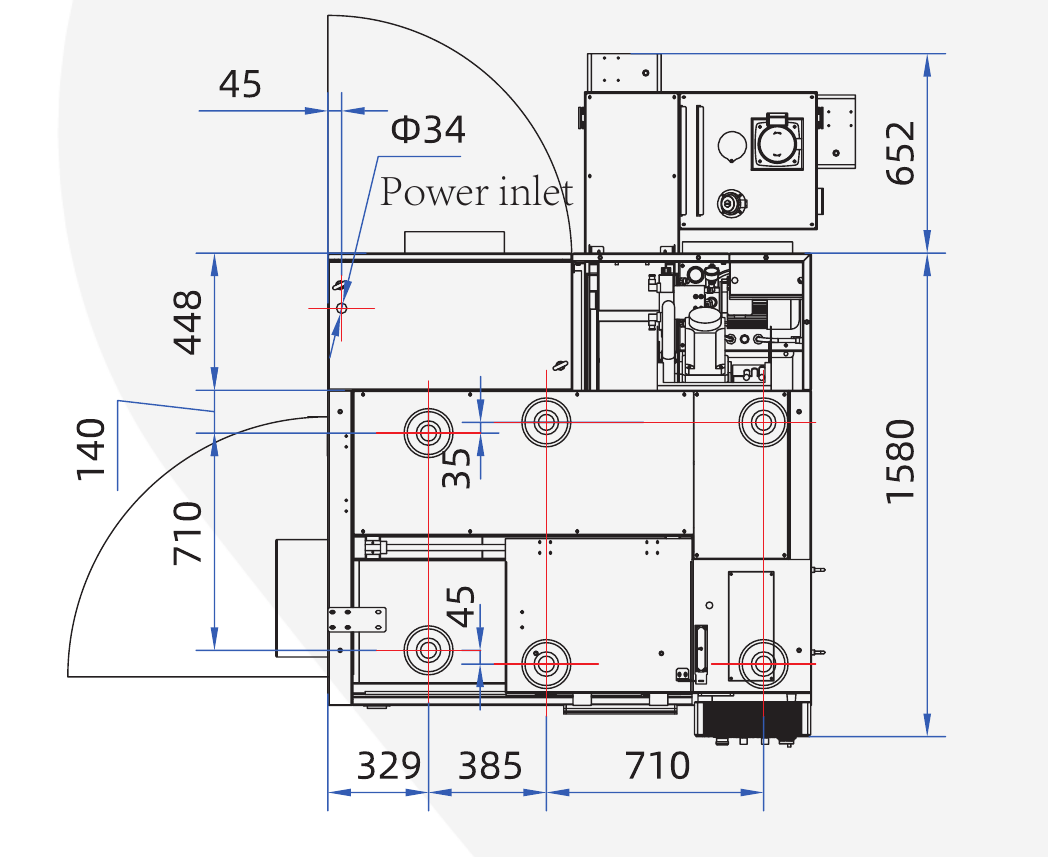

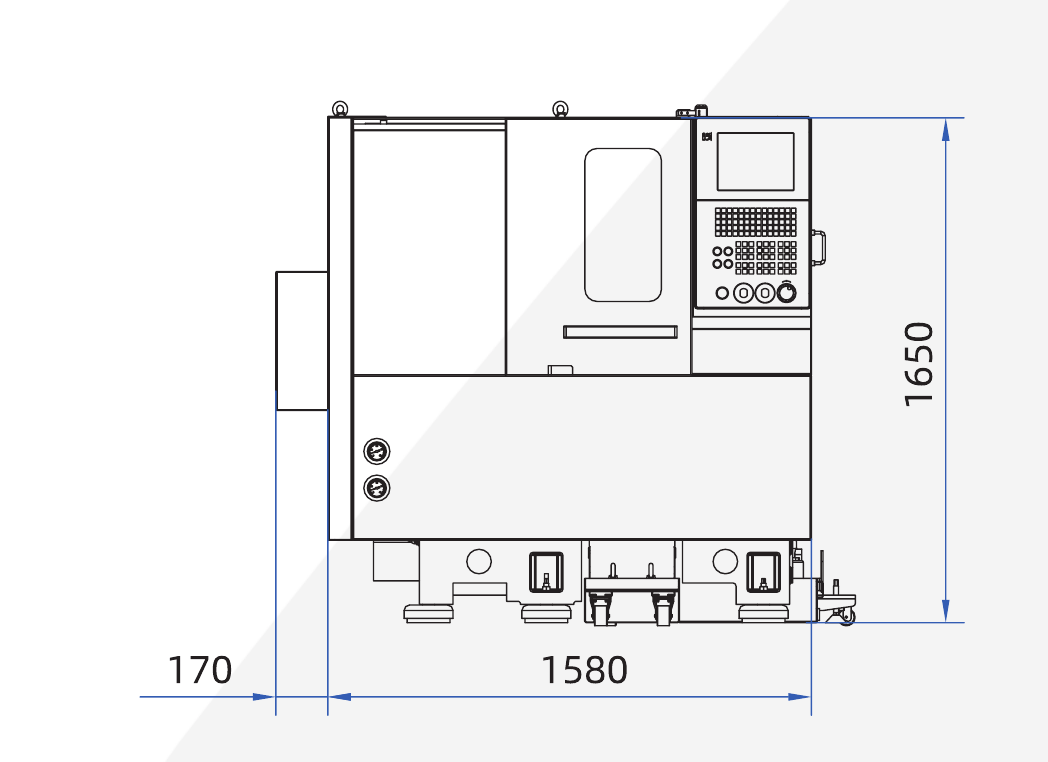

Габариты и масса
- Габарит станка, длина
- 1 750 мм
- Габарит станка, ширина
- 1 580 мм
- Габарит станка, высота
- 1 650 мм
- Масса станка
- 2 600 кг
- Высота оси шпинделя над полом
- 926 мм
Комплектация
Стандартная комплектация
- ЧПУ Fanuc 0i-TF Plus (5)
- Гильзовый шпиндельный узел
- Полый патрон с гидроцилиндром
- Серворевольверная головка на 8 позиций
Опции завода
- Серворевольверная головка на 12 позиций
- Приводная револьверная головка с осью C: точение, фрезерование, сверление
- Подача СОЖ через револьверную головку
- Противошпиндель для многооперационной обработки
- Задняя бабка с внутренними роликовыми и шариковыми подшипниками
- Задний стружкотранспортёр
- Пневматическая дверь
- Прибор привязки инструмента
- Измерение заготовки
- Маслоуловитель для сбора масляного тумана
- Контроль поломки инструмента
Чертежи
Конструкция серии T5
Станки T5 построены на гильзовом шпиндельном узле с серворевольверной головкой на 8 позиций и ЧПУ Fanuc 0i-TF Plus. Компактные модели с диаметром над станиной 420 мм рассчитаны на мелкие точные детали, модели Q с диаметром 560 мм точат валы и диски, в моделях S подачи идут по коробчатым направляющим. Модели различаются диаметром и длиной точения, концом шпинделя (A2-5, A2-6, A2-8), мощностью главного двигателя (от 7,5 до 15 кВт в длительном режиме) и патроном (6″, 8″, 10″).
Станина цельной конструкции с U-образной структурой
Литая станина из качественного чугуна поддерживает ключевые узлы. Поверхность под шпиндельную бабку дважды шабрят, чтобы жёсткость при резании была выше.
Конечно-элементный расчёт станка
Конструкцию рассчитывали методом конечных элементов с топологической оптимизацией: выше жёсткость и виброустойчивость, станок подходит для серийной обработки тел вращения.
Гильзовый шпиндель на двухрядных подшипниках
Шпиндельный узел гильзового типа с большой базой опирается на двухрядные роликовые и шариковые подшипники: выше жёсткость и момент при тяжёлом резании.
Винт оси X на двойной опоре с преднатягом
Винт оси X стоит с преднатягом и опирается с двух сторон, особое уплотнение снижает нагрев. Подача точнее и стабильнее.
ШВП класса C3 на серводвигателях
У моделей Q серводвигатели соединены с винтами муфтами без зазора, оси X и Z идут по линейным направляющим класса H; у моделей S подачи идут по коробчатым направляющим. Винты класса C3.
Ускоренные ходы 30 и 20 м/мин
Ускоренное перемещение по X и Z - 30 м/мин, у моделей S - 20 м/мин. Серворевольверная головка вращается непрерывно в обе стороны, приводится мотор-редуктором и надёжно фиксируется в позиции.
Задняя бабка на сервоприводе
У моделей 500Q и 1000Q с диаметром над станиной 560 мм бабка приводится серводвигателем: скорость подвода и усилие поджима настраивают под заготовку, центр подходит без удара.
Количественная сборка и испытания узлов
Показатели сборки ключевых узлов измеряют динамометрическим ключом, тензометром, прибором динамической балансировки и лазерным интерферометром. Шпиндель, револьверную головку и гидростанцию испытывают по стандартам.
Примеры деталей
- Вал ротора насосного двигателя, сталь 45
- Сепаратор шарнира для автомобиля, сталь 55
- Распределительный вал, сталь 45
- Вал шестерни для автомобиля, сталь 45
- Полуоси и валы роторов турбонагнетателей и насосов
- Кольца шариковых, роликовых, упорных и самоустанавливающихся подшипников
- Верхние крышки и крышки цилиндров
- Клапаны, печатные валики, пальцы и направляющие втулки
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL T5
SMTCL T5.2-
Все исполнения серии
Таблица листается вбок.
| Модель | Ø над станиной | Ø над суппортом | Длина точения | Отверстие шпинделя | Шпиндель | Мощность шпинделя | Револьвер | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|---|
| T5.1-100Q | 420 мм | 160 мм | 160 мм | Ø56 мм | A2-5, 5 000 об/мин | 7,5 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 2 600 кг |
| T5.1-500Q | 420 мм | 280 мм | 500 мм | Ø65 мм | A2-6, 4 500 об/мин | 9 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 3 500 кг |
| T5.2-500Q | 560 мм | 350 мм | 500 мм | Ø65 мм | A2-6, 4 500 об/мин | 11 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 4 200 кг |
| T5.2-500S | 560 мм | 400 мм | 500 мм | Ø80 мм | A2-8, 4 000 об/мин | 15 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 4 300 кг |
| T5.2-1000Q | 560 мм | 350 мм | 1 000 мм | Ø65 мм | A2-6, 4 500 об/мин | 11 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 4 750 кг |
| T5.2-1000S | 560 мм | 400 мм | 1 000 мм | Ø80 мм | A2-8, 4 000 об/мин | 15 кВт, длительно | 8 позиций | Fanuc 0i-TF Plus | 5 000 кг |
