SMTCL T6-85H
Токарно-карусельный станок с ЧПУ: высота точения 850 мм, шпиндель A2-11, 1 500 об/мин. Завод в Шэньяне, провинция Ляонин.
Вертикальные токарные станки для дисков, колец, ступиц и корпусов: тормозные диски, кольца подшипников, ступицы колёс, корпуса электродвигателей.
Цена по запросу
- Высота точения
- 850 мм
- Шпиндель
- A2-11, 1 500 об/мин
- Револьвер
- 8 позиций
- Ходы X/Z
- 480 / 850 мм
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 480 мм
- Ход по Z
- 850 мм
- Наибольший диаметр точения
- 850 мм
- Наибольшая высота точения
- 850 мм
- Наибольший диаметр детали
- 1 000 мм
Шпиндель
- Конец шпинделя
- A2-11
- Патрон
- гидравлический, 21″, с мягкими кулачками
- Частота вращения шпинделя, до
- 1 500 об/мин

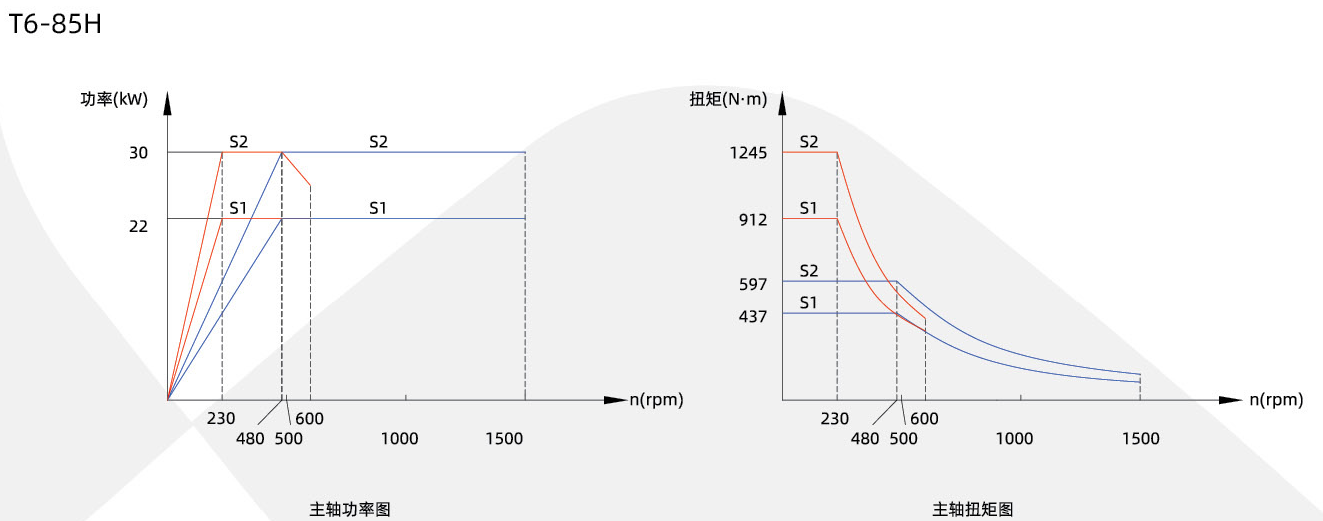

- Мощность шпинделя, длительная (S1)
- 22 кВт
- Мощность шпинделя, 30 минут
- 30 кВт
- Крутящий момент, длительный (S1)
- 912 Н·м
- Крутящий момент, 30 минут
- 1 245 Н·м
- Привод шпинделя
- двухскоростной серводвигатель, обмотки переключаются М-кодом; момент и мощность даны для низкой обмотки
Инструмент
- Время смены инструмента, с
- 0,25-0,79
- Позиций револьверной головы
- 8 шт
- Револьверная головка
- горизонтальная, с сервоприводом
- Высота центра револьверной головки
- 160 мм
Точность
- Точность обработки
- IT6
Приводы и направляющие
- Направляющие
- линейные шариковые или роликовые
- Ускоренные перемещения X / Z
- 18 / 18 м/мин
Габариты и масса
- Габарит станка, длина
- 2 632 мм
- Габарит станка, ширина
- 2 110 мм
- Габарит указан
- без бака СОЖ и стружечного конвейера
- Масса станка
- 10 500 кг
Комплектация
Стандартная комплектация
- ЧПУ GSK или Fanuc 0i-TF Plus
Опции завода
- Патрон 24″ или 32″
- Конец шпинделя A2-15
- Приводной инструмент: державки 0° и 90° для сверления, фрезерования и нарезания резьбы
- Вертикальная револьверная головка на 5 или 6 позиций
- Горизонтальная револьверная головка на 12 позиций
- Интегрированный блок инструмента
- Магазин инструмента ATC на 10 или 12 позиций
- Токарно-фрезерный шпиндель
- Прибор привязки инструмента
- Контроль инструмента
- Автоматическая подстройка подачи по нагрузке и температуре шпинделя
- Оптические линейки
- Задняя бабка
- Колонна повышенной высоты
- Пневматическая дверь
- Бак СОЖ с насосом повышенного давления
- Магнитно-скребковый стружечный конвейер
- Отсос масляного тумана
- Маслоотделитель
Чертежи
Конструкция серии T6 Q / H
T6 - вертикальные токарные станки с ЧПУ. Заготовку зажимает гидравлический патрон, резцы стоят на горизонтальной револьверной головке на 8 позиций. Серия делится на T6-Q общего назначения и T6-H третьего поколения с импортными комплектующими: у T6-H выше обороты шпинделя, а квалитет обработки IT6 (у T6-Q - IT7). Типоразмеры 50, 60 и 85 различаются диаметром точения: 500, 600 и 850 мм.
Литое основание, тепловая симметрия
Основание целиком отлито в формах из смоляного песка: центр тяжести низкий, вибрации гасятся, деформации малы. Ответственные стыки пришабрены, узлы расположены по принципу тепловой симметрии - станок держит точность и при тяжёлом резании.
Колонна и линейные направляющие
Колонна с большим пролётом жёсткая и не деформируется, под неё подходят вертикальная и интегрированная головки. Оси X и Z идут по линейным направляющим - шариковым или роликовым; роликовые подходят для тяжёлого резания.
Скошенное основание, выход стружки выше 950 мм
Основание сделано с большим углом схода стружки, мест для её скопления нет. Выход стружки стоит на высоте более 950 мм, конвейер можно включать в интервальном режиме - со стружкой уходит меньше СОЖ.

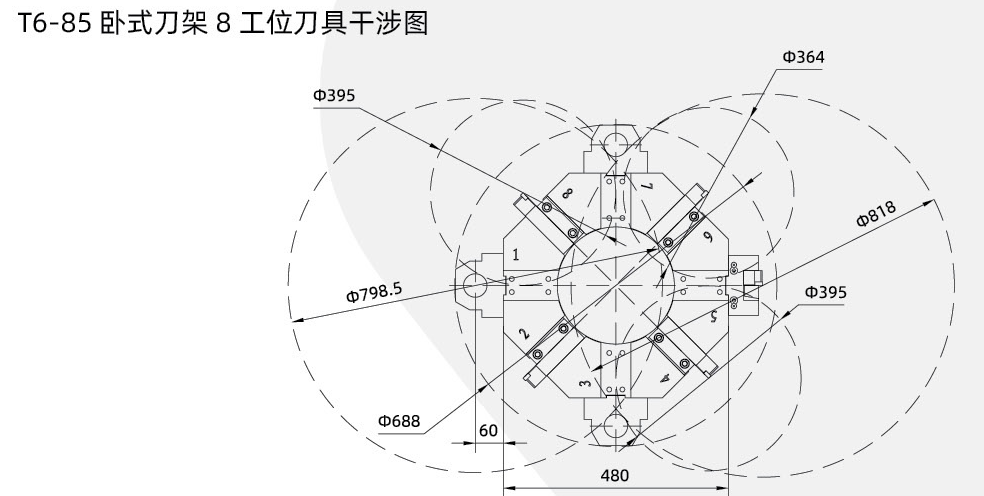

Револьверная головка на 8 позиций
Стандартная горизонтальная головка с сервоприводом: поворот на соседнюю позицию занимает 0,25 с, на самую дальнюю 0,79 с, повторяемость позиционирования ±1,6 угловой секунды. Опции: 12 позиций горизонтально, 5 или 6 вертикально.
Шпиндель на прецизионных подшипниках
Радиальное биение конца шпинделя малое, вибрации и тепловые погрешности при обработке снижены. Узел рассчитан на твёрдые заготовки и тяжёлое резание.
Двухскоростной двигатель у T6-H
У серии H главный серводвигатель двухскоростной, обмотки переключаются М-кодом: станок работает либо на низких оборотах с большим моментом, либо на высоких с малым.
Электрошкаф сбоку, узлы обслуживания рядом
Электрошкаф стоит сбоку, его дверь открывается без помех. Гидравлика, пневматика и смазка собраны в одном месте.
Съём металла при наружном точении
В испытаниях завода на нелегированной стали при подаче 0,5 мм/об съём составил: T6-50 - 720 см³/мин (глубина 7 мм, 420 об/мин), T6-60 - 763 см³/мин (7 мм, 311 об/мин), T6-85 - 878 см³/мин (8 мм, 217 об/мин).
Примеры деталей, обработанных на T6
- Кольцо подшипника, сталь GCr15: наружный диаметр, торцы, отверстие (T6-H)
- Корпус электродвигателя, литой алюминий: глубокое отверстие (T6-H)
- Тормозной диск, чугун HT250: наружный диаметр, канавки, торцы (T6-Q)
- Ступица колеса, сталь 20MnCr5: глубокое отверстие (T6-Q)
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL T6 Q / H
Все исполнения серии
Таблица листается вбок.
| Модель | Ø точения | Высота точения | Мощность шпинделя | Револьвер | Масса |
|---|---|---|---|---|---|
| T6-50H | 500 мм | 500 мм | 15 кВт, длительно | 8 позиций | 6 000 кг |
| T6-50Q | 500 мм | 500 мм | 18,5 кВт, длительно | 8 позиций | 6 000 кг |
| T6-60H | 600 мм | 650 мм | 22 кВт, длительно | 8 позиций | 7 500 кг |
| T6-60Q | 600 мм | 650 мм | 18,5 кВт, длительно | 8 позиций | 7 500 кг |
| T6-85H | 850 мм | 850 мм | 22 кВт, длительно | 8 позиций | 10 500 кг |
| T6-85Q | 850 мм | 850 мм | 22 кВт, длительно | 8 позиций | 10 500 кг |
