SMTCL VMC1000H
Вертикальный обрабатывающий центр для деталей до 600 кг. Завод в Шэньяне, провинция Ляонин.
Для деталей автомобильной и нефтяной отраслей: валы, патрубки, блоки цилиндров, колёсные редукторы из стали и чугуна; фрезерование, сверление, резьба.
Цена по запросуЧПУ Fanuc 0i-MF Plus
- Ходы X/Y/Z
- 1 000 / 520 / 540 мм
- Стол
- 1 200 × 500 мм
- Шпиндель
- BT40, 8 000 об/мин
- Магазин
- 24 инструмента
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики

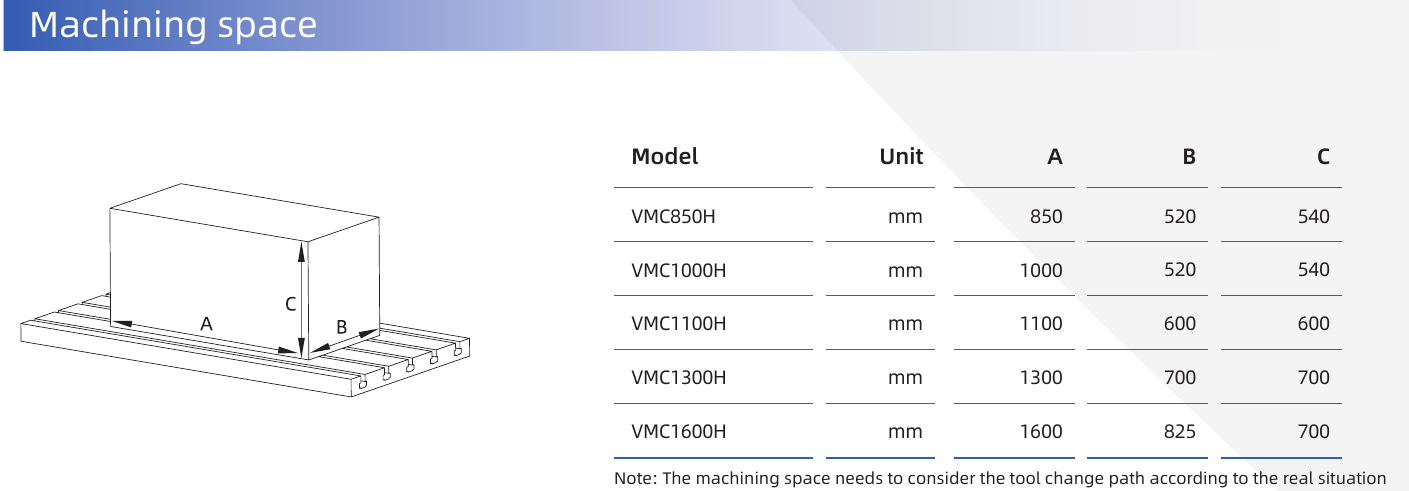

Рабочая зона
- Ход по X
- 1 000 мм
- Ход по Y
- 520 мм
- Ход по Z
- 540 мм
- Расстояние от торца шпинделя до стола
- 120-660 мм
- Расстояние от оси шпинделя до колонны
- 648 мм
Шпиндель
- Конус шпинделя
- BT40
- Частота вращения шпинделя, до
- 8 000 об/мин

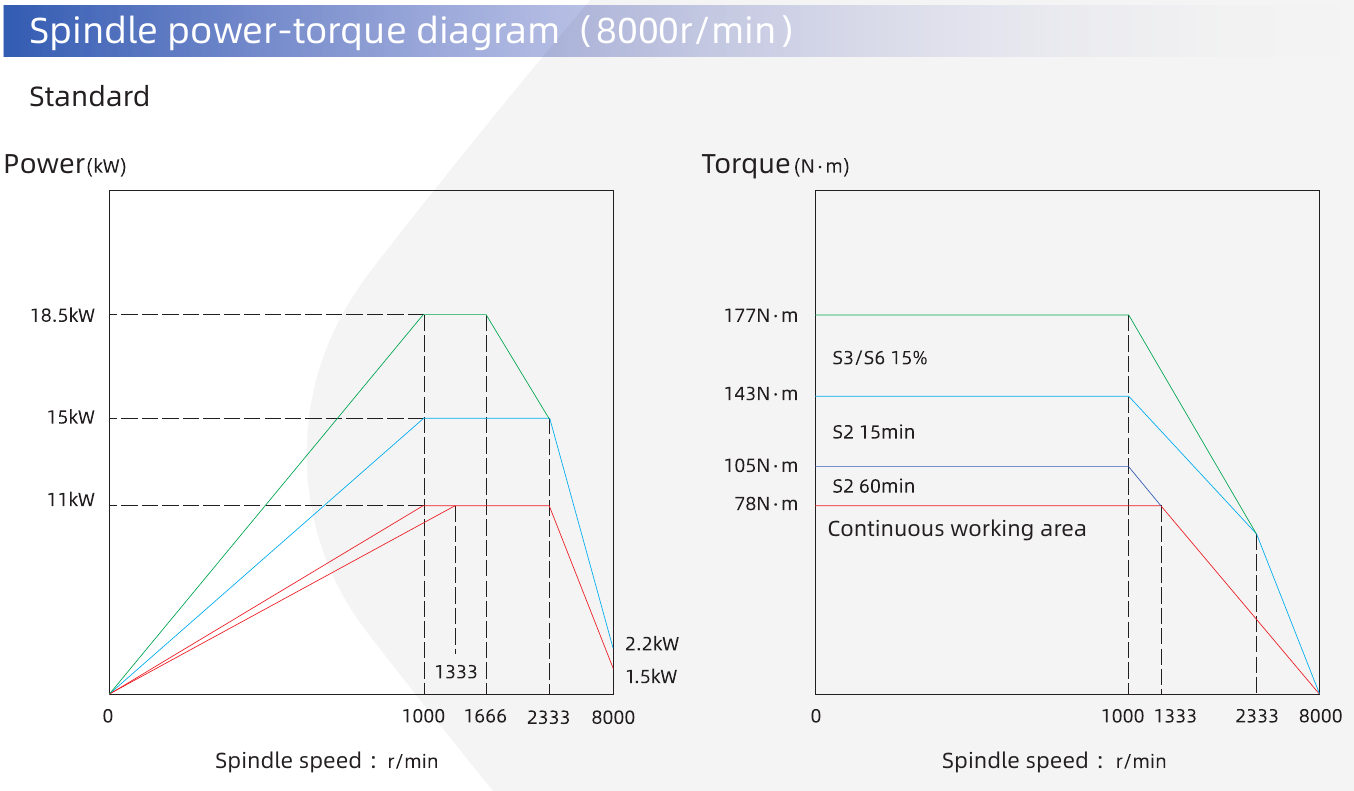

- Мощность шпинделя, длительная (S1)
- 11 кВт
- Мощность шпинделя, 15 минут (S2)
- 15 кВт
- Мощность шпинделя, пиковая (S3/S6, ПВ 15%)
- 18,5 кВт
- Крутящий момент, длительный (S1)
- 78 Н·м
- Крутящий момент, 60 минут (S2)
- 105 Н·м
- Крутящий момент, 15 минут (S2)
- 143 Н·м
- Крутящий момент, пиковый (S3/S6, ПВ 15%)
- 177 Н·м
- Привод шпинделя
- синхронный зубчатый ремень

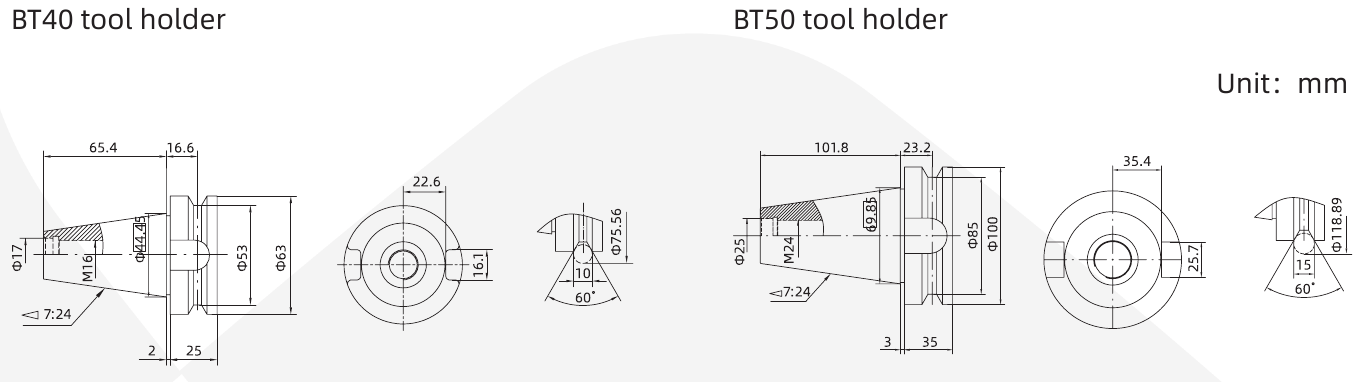

- Оправка и штревель
- MAS 403 BT40, штревель MAS 403 P40T-I
- Подшипники шпинделя
- класс P4
Магазин инструмента
- Ёмкость магазина
- 24
- Тип магазина
- дисковый, смена манипулятором
- Время смены инструмента, с
- 2,5
- Выбор инструмента
- двунаправленный, по кратчайшему пути, с предварительным выбором
- Длина инструмента, до
- 300 мм
- Масса инструмента, до
- 7 кг
- Диаметр инструмента, до (соседние гнёзда заняты)
- 80 мм
- Диаметр инструмента, до (соседние гнёзда свободны)
- 150 мм

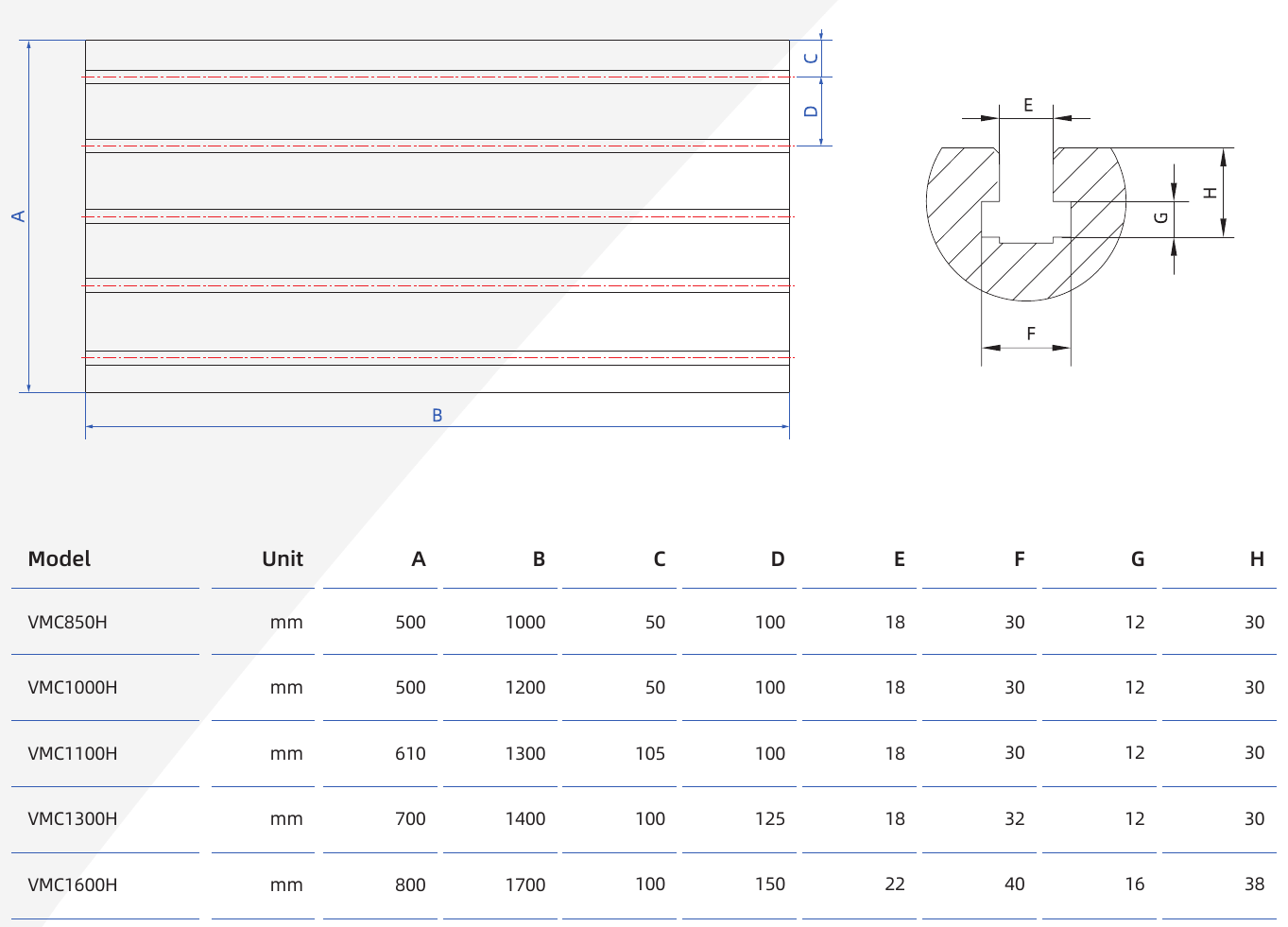

Стол
- Размер стола, длина
- 1 200 мм
- Размер стола, ширина
- 500 мм
- Нагрузка на стол, до
- 600 кг
- Т-пазы, количество × ширина
- 5 × 18 мм
- Шаг Т-пазов
- 100 мм
- От края стола до оси крайнего Т-паза
- 50 мм
- Ширина низа Т-паза
- 30 мм
- Высота низа Т-паза
- 12 мм
- Глубина Т-паза
- 30 мм
Точность
- Точность обработки
- IT6 на пробной детали 300 × 300 мм: ступенчатые отверстия после прогрева на черновых режимах
Система ЧПУ и приводы
- Система ЧПУ
- Fanuc 0i-MF Plus
- Направляющие
- роликовые линейные класса P
- Шарико-винтовые пары
- класс C3, с предварительным растяжением
- Привод подач
- серводвигатели подач соединены с ШВП напрямую через упругие муфты
- Ускоренные перемещения X / Y / Z
- 48 / 48 / 48 м/мин
- Рабочая подача
- 1-20 000 мм/мин
- Двигатели подач X / Y / Z
- 1,8 / 3 / 3 кВт, 11 / 20 / 20 Н·м
- Ускорение по осям
- 0,6 g по трём осям при массе на столе до 350 кг; 0,5 / 0,5 / 0,6 g при 350-560 кг
Электропитание
- Полная мощность электропитания
- 31 кВА

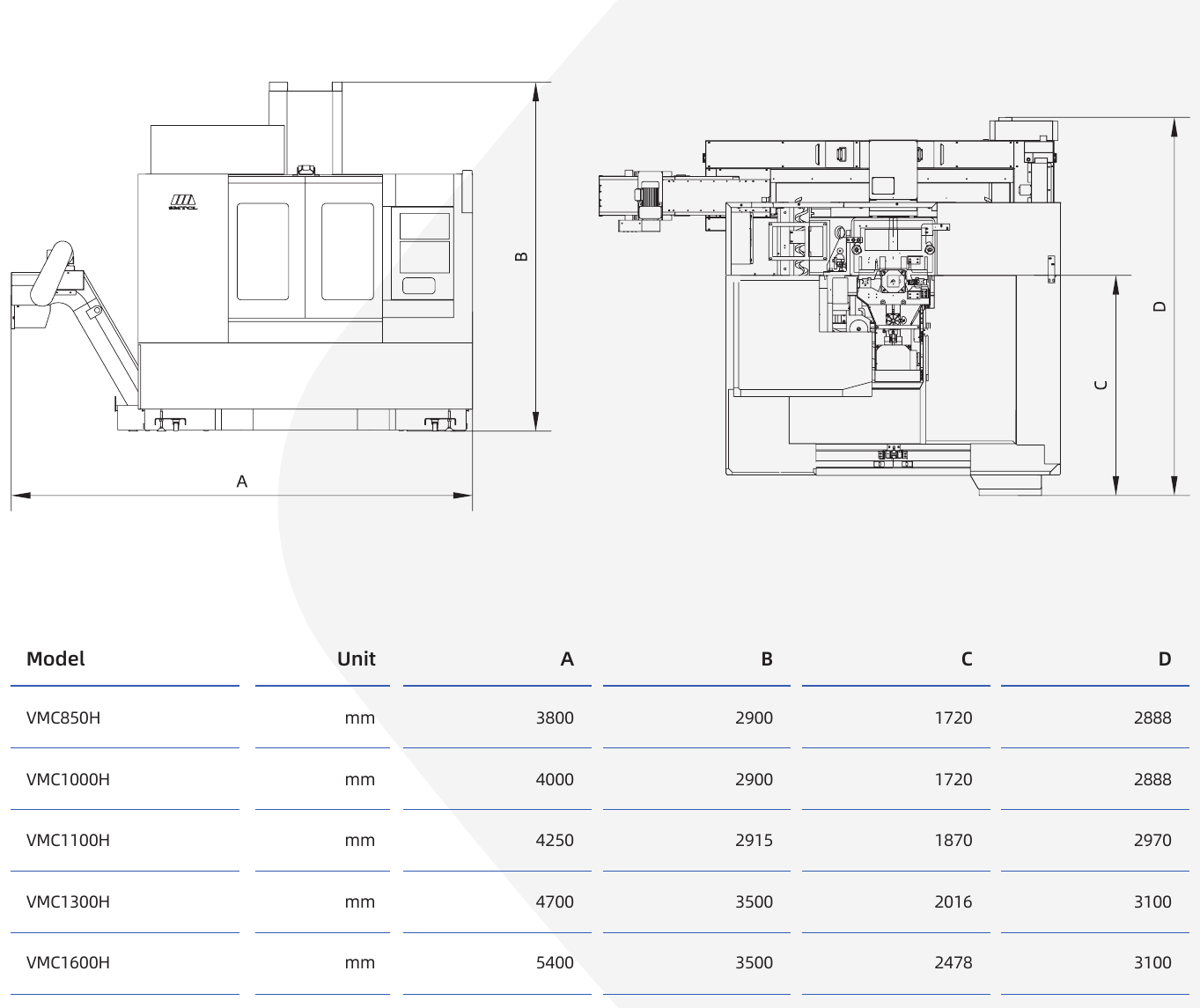

Габариты и масса
- Габарит станка, длина
- 4 000 мм
- Габарит станка, ширина
- 2 888 мм
- Габарит станка, высота
- 2 900 мм
- Габарит указан
- с цепным транспортёром стружки
- Масса станка
- 6 400 кг
Комплектация
Стандартная комплектация
- ЧПУ Fanuc 0i-MF Plus
- Шпиндель BT40 8000 об/мин
- Дисковый магазин на 24 инструмента с манипулятором
- Цепной транспортёр стружки
- Электромагнитный замок передней двери
- Ресивер сжатого воздуха
Опции завода
- Оптические линейки
- Поворотный стол 4-й оси
- Подача СОЖ через шпиндель
- Шпиндель BT40 12 000 об/мин с прямым приводом
- Мотор-шпиндель BBT40 16 000 об/мин
- Измерение инструмента
- Автоматическая дверь
- Несколько систем ЧПУ на выбор
- Кондиционер электрошкафа
- Автоматическая регулировка подачи по нагрузке шпинделя
Чертежи
Конструкция серии VMC H
Станки VMC H рассчитаны на точные детали для автопрома и нефтяной отрасли. Отливки проходят старение и отжиг, направляющие роликовые класса P, ШВП класса C3 с предварительным растяжением, шпиндель на подшипниках P4. Модели отличаются ходами и столом: ход X от 850 до 1600 мм, стол от 1000 × 500 до 1700 × 800 мм, нагрузка на стол до 1500 кг. Шпиндель BT40 на 8000 об/мин стоит у 850H-1100H, BT50 на 6000 об/мин - у 1100H-1600H; ускоренные перемещения 48 м/мин у 850H-1100H.
Отливки проходят старение и отжиг
Старение и отжиг снимают внутренние напряжения в отливках. Состав чугуна и форма графита подобраны под жёсткость и гашение вибраций.
Роликовые направляющие класса P
Высокожёсткие роликовые линейные направляющие стоят в стандарте. У моделей выше 1300 предусмотрены четыре направляющие для тяжёлых нагрузок.
ШВП класса C3 с предварительным растяжением
Винты ставят с предварительным растяжением: это повышает сопротивление деформации и сохранность точности.
Шпиндель на подшипниках класса P4
Шпиндель в сборе собирают при постоянной температуре, затем динамически балансируют и обкатывают.
Ускоренные перемещения 48 м/мин
У 850H-1100H ускоренные перемещения 48 м/мин. Серводвигатели трёх осей соединены с ШВП упругими муфтами: в передаче меньше звеньев, подача без люфта.
Ускорение оси Z до 0,6 g
Допустимое ускорение зависит от массы на столе: до 350 кг - 0,6 g по трём осям, от 350 до 560 кг - 0,5 g по X и Y и 0,6 g по Z.
Магазин с предвыбором инструмента
Магазин на 24 инструмента (BT40) или на 20 (BT50) выбирает следующий инструмент заранее, это сокращает вспомогательное время.
Варианты шпинделя под задачу
BT40 8000 об/мин с ремённым приводом - чугун и сталь; BT40 12 000 об/мин с прямым приводом - массовое сверление и резьба; BT50 6000 об/мин - тяжёлое резание; мотор-шпиндель BBT40 16 000 об/мин - чистовая обработка.
Предельные режимы резания серии VMC H, углеродистая сталь
Таблица листается вбок.
| Операция | Глубина, мм | Обороты, об/мин | Подача, мм/мин | Съём, см³/мин |
|---|---|---|---|---|
| Торцевое фрезерование, фреза Ø80 | 6 | 796 | 298 | 114 |
| Торцевое фрезерование, фреза Ø80 | 4 | 1 353 | 1 055 | 270 |
| Сверление, U-сверло Ø50 | - | 955 | 115 | 225 |
| Нарезание резьбы, метчик M30 | - | 106 | 371 | - |
Примеры деталей, обработанных на станках VMC H
- Вал электродвигателя (электромобили), сталь 20CrMnTi: шпоночный паз, сверление (VMC850H)
- Соединительный патрубок (нефтяная отрасль), сталь 40CrNiMo: торцевое фрезерование, сверление (VMC850H)
- Блок цилиндров (автопром), чугун: торцевое фрезерование, сверление, нарезание резьбы (VMC1100H)
- Колёсный редуктор (автопром), чугун: торцевое фрезерование, сверление (VMC850H)
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL VMC H
Все исполнения серии
Таблица листается вбок.
| Модель | Ходы X/Y/Z | Стол | Нагрузка на стол, до | Шпиндель | Мощность шпинделя | Магазин | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|
| VMC850H | 850 / 520 / 540 мм | 1 000 × 500 мм | 600 кг | BT40, 8 000 об/мин | 11 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 6 200 кг |
| VMC1000H | 1 000 / 520 / 540 мм | 1 200 × 500 мм | 600 кг | BT40, 8 000 об/мин | 11 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 6 400 кг |
| VMC1100H | 1 100 / 600 / 600 мм | 1 300 × 610 мм | 1 000 кг | BT50, 6 000 об/мин | 11 кВт, длительно | 20 инструментов | Fanuc 0i-MF Plus | 7 200 кг |
| VMC1300H | 1 300 / 700 / 700 мм | 1 400 × 700 мм | 1 250 кг | BT50, 6 000 об/мин | 11 кВт, длительно | 20 инструментов | Fanuc 0i-MF Plus | 12 000 кг |
| VMC1600H | 1 600 / 825 / 700 мм | 1 700 × 800 мм | 1 500 кг | BT50, 6 000 об/мин | 11 кВт, длительно | 20 инструментов | Fanuc 0i-MF Plus | 14 000 кг |
