SMTCL VMC1200Q
Вертикальный обрабатывающий центр для деталей до 1 000 кг. Завод в Шэньяне, провинция Ляонин.
Фрезеруют, сверлят и нарезают резьбу в деталях из стали, чугуна и алюминия: корпуса, плиты, фланцы, кронштейны.
8 000 000 ₽ЧПУ Fanuc 0i-MF Plus
- Ходы X/Y/Z
- 1 200 / 620 / 600 мм
- Стол
- 1 300 × 610 мм
- Шпиндель
- BT40, 10 000 об/мин
- Магазин
- 24 инструмента
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 1 200 мм
- Ход по Y
- 620 мм
- Ход по Z
- 600 мм
- Расстояние от торца шпинделя до стола
- 120-720 мм
- Расстояние от оси шпинделя до колонны
- 743 мм
Шпиндель
- Конус шпинделя
- BT40
- Частота вращения шпинделя, до
- 10 000 об/мин
- Мощность шпинделя, длительная (S1)
- 11 кВт
- Мощность шпинделя, 15 минут (S2)
- 15 кВт
- Мощность шпинделя, пиковая (S3/S6, ПВ 15%)
- 18,5 кВт
- Крутящий момент, длительный (S1)
- 52,5 Н·м
- Крутящий момент, 60 минут (S2)
- 70 Н·м
- Крутящий момент, 15 минут (S2)
- 95,5 Н·м
- Крутящий момент, пиковый (S3/S6, ПВ 15%)
- 118 Н·м
- Привод шпинделя
- синхронный зубчатый ремень
- Оправка и штревель
- MAS 403 BT40, штревель MAS 403 P40T-I
- Подшипники шпинделя
- класс P4
Магазин инструмента
- Ёмкость магазина
- 24
- Тип магазина
- дисковый, смена манипулятором
- Время смены инструмента, с
- 2,5
- Выбор инструмента
- двунаправленный, по кратчайшему пути, с предварительным выбором
- Длина инструмента, до
- 300 мм
- Масса инструмента, до
- 7 кг
- Диаметр инструмента, до (соседние гнёзда заняты)
- 80 мм
- Диаметр инструмента, до (соседние гнёзда свободны)
- 150 мм
Стол
- Размер стола, длина
- 1 300 мм
- Размер стола, ширина
- 610 мм
- Нагрузка на стол, до
- 1 000 кг
- Т-пазы, количество × ширина
- 5 × 18 мм
- Шаг Т-пазов
- 100 мм
- От края стола до оси крайнего Т-паза
- 105 мм
- Ширина низа Т-паза
- 30 мм
- Высота низа Т-паза
- 12 мм
- Глубина Т-паза
- 30 мм
Точность
- Точность обработки
- IT6 на пробной детали 300 × 300 мм: ступенчатые отверстия после прогрева на черновых режимах
Система ЧПУ и приводы
- Система ЧПУ
- Fanuc 0i-MF Plus
- Направляющие
- роликовые линейные класса P по трём осям
- Шарико-винтовые пары
- класс C3, с предварительным растяжением
- Привод подач
- серводвигатели подач соединены с ШВП напрямую через упругие муфты
- Ускоренные перемещения X / Y / Z
- 48 / 48 / 48 м/мин
- Рабочая подача
- 1-20 000 мм/мин
- Двигатели подач X / Y / Z
- 3 / 3 / 3 кВт, 20 / 20 / 20 Н·м
- Ускорение по осям
- 0,5 g по трём осям при массе на столе до 560 кг
Электропитание
- Полная мощность электропитания
- 29 кВА
Габариты и масса
- Габарит станка, длина
- 3 040 мм
- Габарит станка, ширина
- 3 300 мм
- Габарит станка, высота
- 3 050 мм
- Габарит указан
- без транспортёра стружки
- Масса станка
- 7 000 кг
Комплектация
Стандартная комплектация
- Система ЧПУ Fanuc 0i-MF Plus
- Шпиндель 10 000 об/мин
- Дисковый магазин BT40 на 24 инструмента
- Бак СОЖ и два шнековых транспортёра стружки в станине
- Электромагнитный замок передней двери
- Ресивер сжатого воздуха
Опции завода
- Цепной транспортёр стружки и два шнековых транспортёра в станине
- Поворотный стол 4-й оси
- Подача СОЖ через шпиндель
- Мотор-шпиндель
- Контроль нагрузки шпинделя

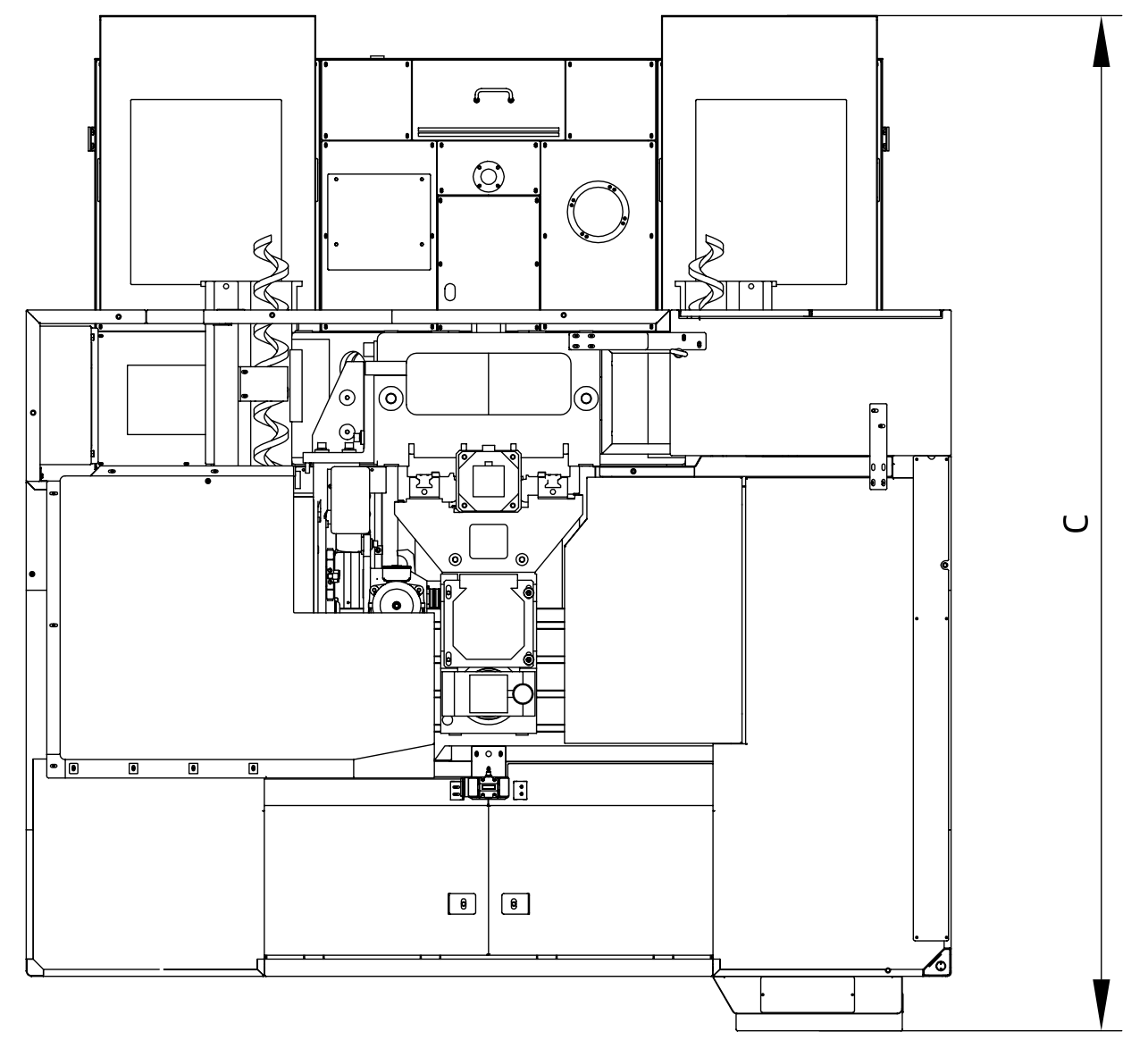

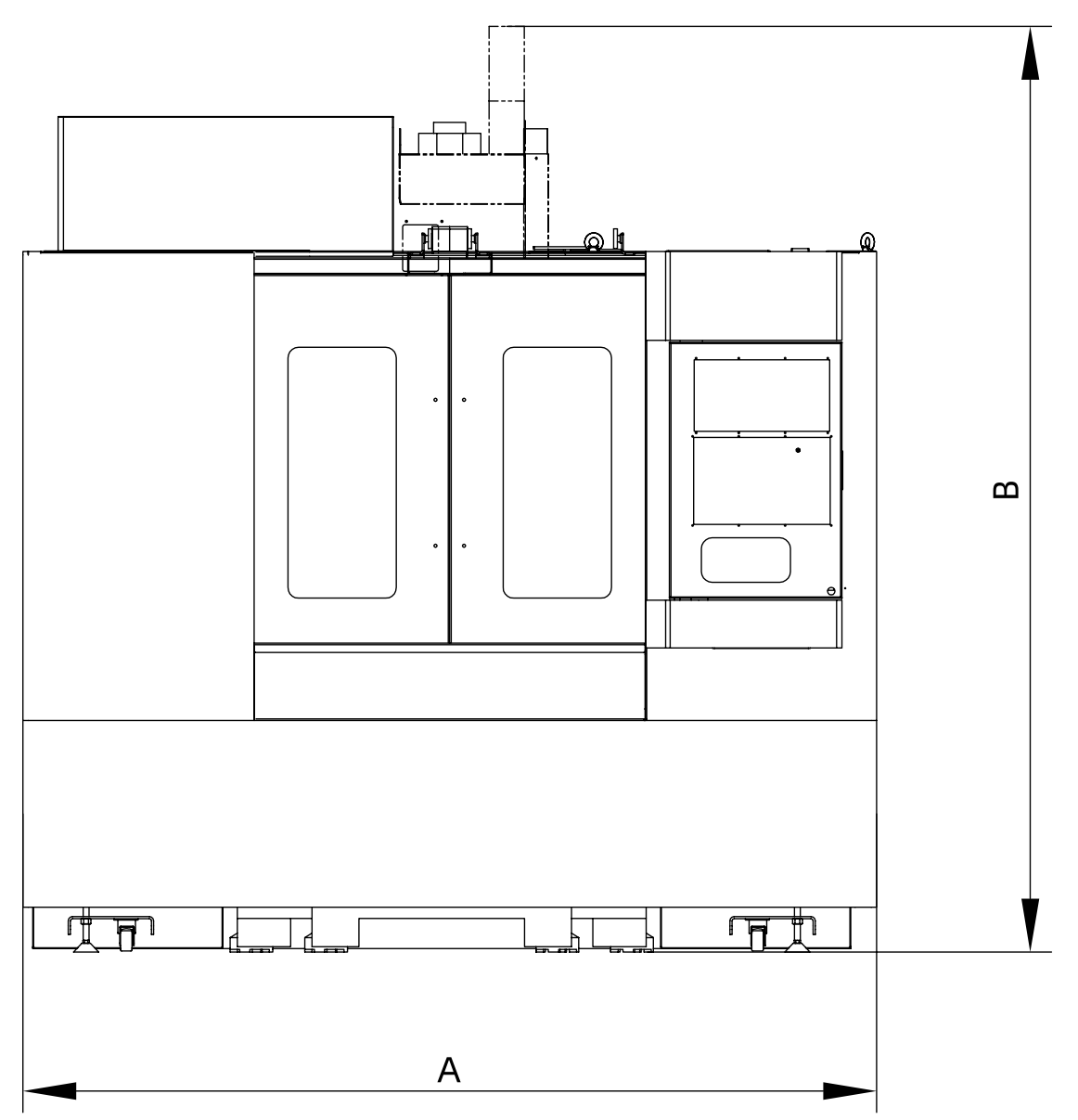

Габариты и установка
- A, длина
- 3 040 мм
- B, высота
- 3 050 мм
- C, ширина
- 3 300 мм
- Место сзади под бак СОЖ
- 1 000 мм
- Место с каждой стороны под двери
- 650 мм
- Высота стола от пола
- 950 мм
- Центр экрана пульта от пола
- 1 650 мм
Габарит указан без транспортёра стружки. С опцией цепного транспортёра стружки размер A больше.

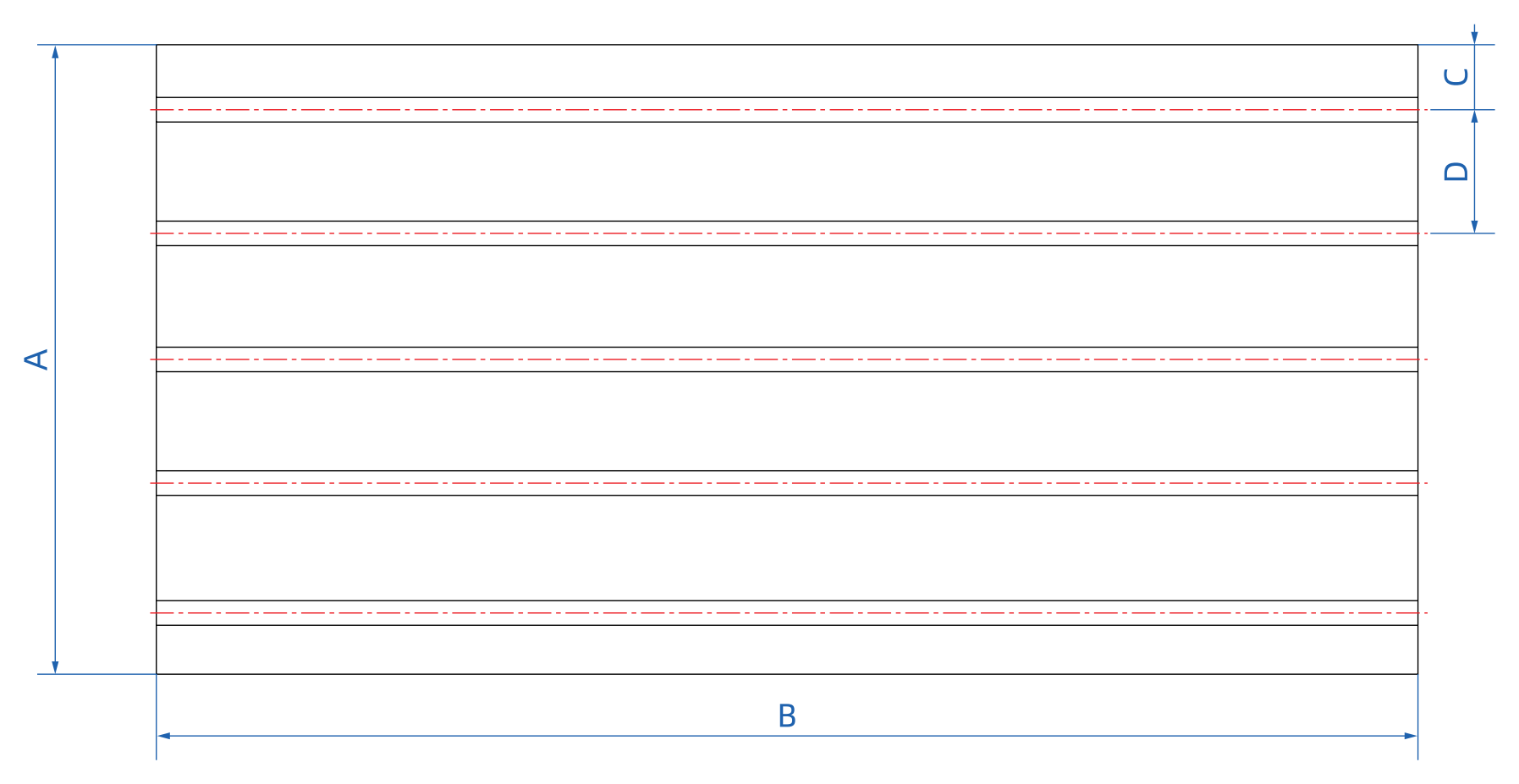

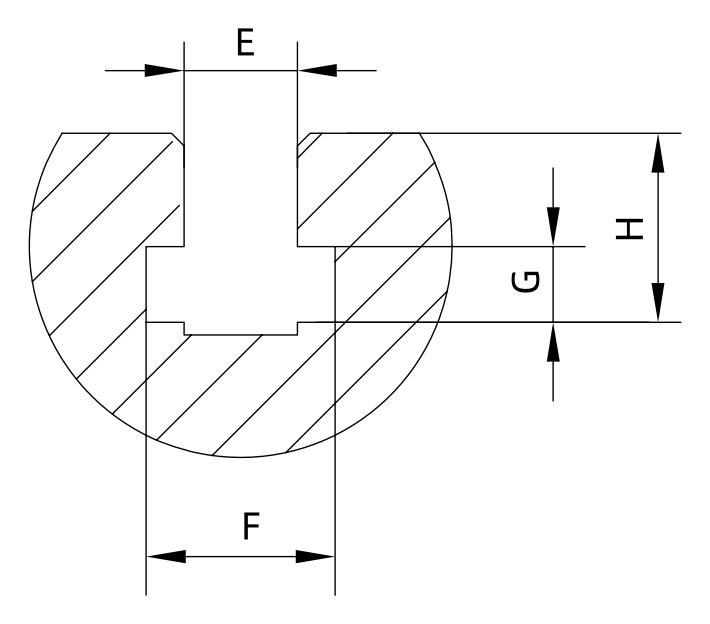

Стол и Т-пазы
- A, ширина стола
- 610 мм
- B, длина стола
- 1 300 мм
- C, от края до оси крайнего паза
- 105 мм
- D, шаг пазов
- 100 мм
- E, ширина паза
- 18 мм
- F, ширина низа паза
- 30 мм
- G, высота низа паза
- 12 мм
- H, глубина паза
- 30 мм

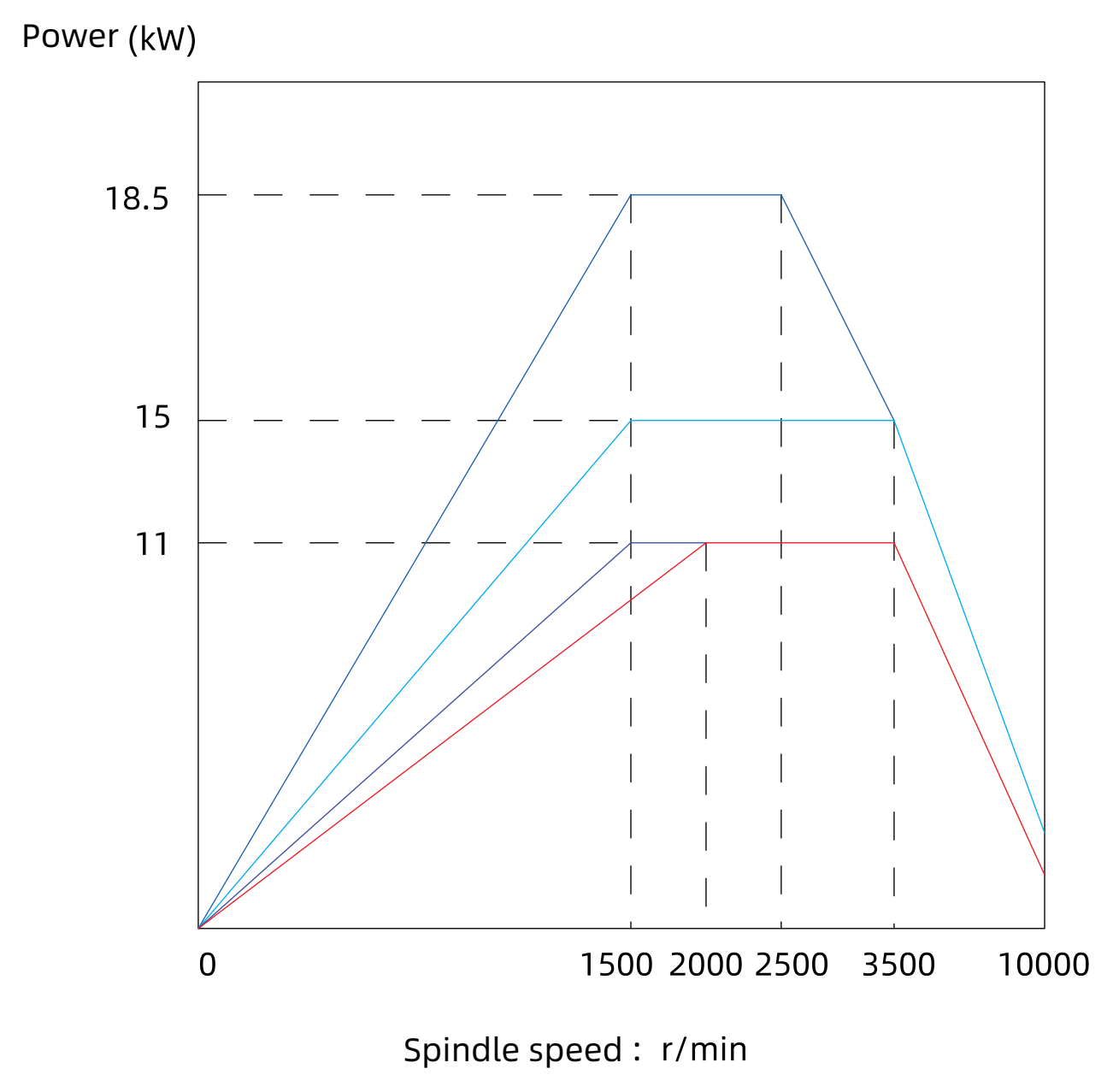

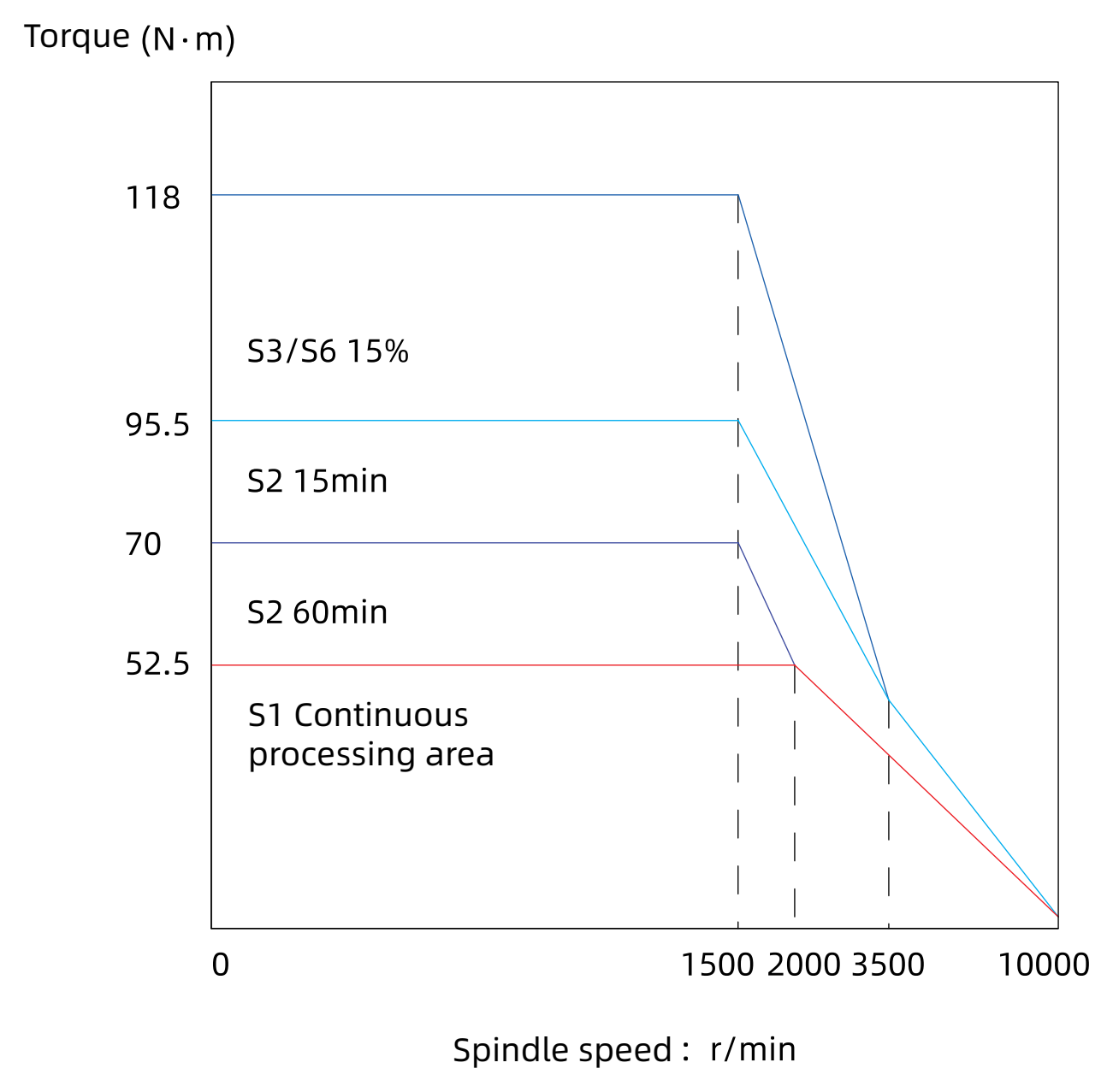

Мощность и крутящий момент шпинделя
- S1, длительный режим (красная линия)
- 11 кВт, 52,5 Н·м
- S2, 60 минут
- 70 Н·м
- S2, 15 минут
- 15 кВт, 95,5 Н·м
- S3/S6, ПВ 15%, пиковый
- 18,5 кВт, 118 Н·м
Подписи на диаграммах: Continuous processing area - зона длительной работы, r/min - обороты в минуту.
Конструкция серии VMC Q
VMC850Q, VMC1000Q, VMC1100Q и VMC1200Q построены по одной схеме: литая станина с жёлобом транспортёра, А-образная колонна, роликовые направляющие, ШВП с предварительным растяжением и термосимметричная шпиндельная бабка. Модели отличаются ходами, столом и мощностью шпинделя.
Станина из высокопрочного чугуна
Жёлоб шнекового транспортёра отлит заодно со станиной, центр тяжести низкий. Рёбра жёсткости и широкая база направляющих Y не дают станине деформироваться.
А-образная колонна с широкой базой
Колонна жёстко связана со станиной, база направляющих Z широкая: при резании колонну не уводит.
Роликовые направляющие класса P по трём осям
Каретка держит одинаковую номинальную нагрузку во всех четырёх направлениях: направляющие несут большой вес и добавляют станку жёсткости.
ШВП класса C3 с предварительным растяжением
Винты ставят с предварительным растяжением: нагрев меньше влияет на точность передачи, и станок дольше держит точность.
Термосимметричная шпиндельная бабка
Бабка термосимметрична, с отводом тепла и теплоизоляцией: корпус шпинделя меньше деформируется от нагрева, точность держится всю обработку.
Прецизионный шпиндельный узел
Подшипники шпинделя класса P4; узел собирают в термоконстантном помещении, затем динамически балансируют и обкатывают.
Ускоренные перемещения 48 м/мин
Серводвигатели трёх осей соединены с ШВП напрямую, через упругие муфты: без ремней, шестерён и зазора.
Два шнековых транспортёра стружки
Шнеки встроены в литой стружечный жёлоб станины: стружка отводится быстро и без заторов.
Предельные режимы резания серии VMC Q, сталь 45
Таблица листается вбок.
| Операция | Глубина, мм | Обороты, об/мин | Подача, мм/мин | Съём, см³/мин |
|---|---|---|---|---|
| Торцевое фрезерование, фреза Ø80 | 4 | 955 | 560 | 142 |
| Торцевое фрезерование, фреза Ø63 | 2,5 | 1 212 | 2 500 | 312 |
| Сверление, U-сверло Ø40 | - | 1 194 | 119 | - |
| Нарезание резьбы, метчик M24 | - | 200 | 600 | - |
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL VMC Q
SMTCL VMC1000QНа фото VMC850Q
6 760 000 ₽
ЧПУ Fanuc 0i-MF Plus
- Ходы X/Y/Z
- 1 000 / 500 / 540 мм
- Стол
- 1 150 × 500 мм
- Шпиндель
- BT40, 10 000 об/мин
- Магазин
- 24 инструмента
SMTCL VMC1100Q
7 380 000 ₽
ЧПУ Fanuc 0i-MF Plus
- Ходы X/Y/Z
- 1 100 / 620 / 600 мм
- Стол
- 1 300 × 610 мм
- Шпиндель
- BT40, 10 000 об/мин
- Магазин
- 24 инструмента
Все исполнения серии
Таблица листается вбок.
| Модель | Ходы X/Y/Z | Стол | Нагрузка на стол, до | Шпиндель | Мощность шпинделя | Магазин | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|
| VMC850Q | 850 / 500 / 540 мм | 1 000 × 500 мм | 600 кг | BT40, 10 000 об/мин | 7,5 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 5 100 кг |
| VMC1000Q | 1 000 / 500 / 540 мм | 1 150 × 500 мм | 600 кг | BT40, 10 000 об/мин | 7,5 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 5 400 кг |
| VMC1100Q | 1 100 / 620 / 600 мм | 1 300 × 610 мм | 1 000 кг | BT40, 10 000 об/мин | 11 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 6 200 кг |
| VMC1200Q | 1 200 / 620 / 600 мм | 1 300 × 610 мм | 1 000 кг | BT40, 10 000 об/мин | 11 кВт, длительно | 24 инструмента | Fanuc 0i-MF Plus | 7 000 кг |
