SMTCL VMC580B
Вертикальный обрабатывающий центр для деталей до 300 кг. Завод в Шэньяне, провинция Ляонин.
Для деталей автомобильной и других отраслей: фланцы ступиц, шатуны, корпуса, блоки цилиндров; фрезерование, расточка, сверление, резьба.
Цена по запросуЧПУ Fanuc 0i-MF
- Ходы X/Y/Z
- 580 / 420 / 520 мм
- Стол
- 650 × 430 мм
- Шпиндель
- BT40, 10 000 об/мин
- Магазин
- 20 инструментов
Или позвоните: +7 995 897-51-31
Или пришлите ТЗ: info@stanvar.ru
Или напишите в MAX, Telegram или WhatsApp - ответим сразу
Перед отгрузкой наш представитель в Китае принимает станок на заводе и присылает вам фото и видео испытаний.
Характеристики
Рабочая зона
- Ход по X
- 580 мм
- Ход по Y
- 420 мм
- Ход по Z
- 520 мм
- Расстояние от торца шпинделя до стола
- 100-620 мм
Шпиндель
- Конус шпинделя
- BT40
- Частота вращения шпинделя, до
- 10 000 об/мин
- Мощность главного двигателя
- 7,5 / 11 кВт
- Момент шпинделя, до
- 35,8 Н·м
- Привод шпинделя
- синхронный ремень
- Подшипники шпинделя
- класс P4
Магазин инструмента
- Ёмкость магазина
- 20
- Тип магазина
- дисковый, смена манипулятором
- Время смены инструмента, с
- 1,8
- Длина инструмента, до
- 300 мм
- Масса инструмента, до
- 8 кг
- Диаметр инструмента, до (соседние гнёзда заняты)
- 80 мм
- Диаметр инструмента, до (соседние гнёзда свободны)
- 125 мм
Стол
- Размер стола, длина
- 650 мм
- Размер стола, ширина
- 430 мм
- Нагрузка на стол, до
- 300 кг
- Т-пазы, количество × ширина
- 3 × 14 мм
- Ширина низа Т-паза
- 23 мм
- Высота низа Т-паза
- 10 мм
- Глубина Т-паза
- 23 мм
Точность
- Метод измерения точности
- JIS B 6336-4:2000, GB/T 18400.4-2010
- Точность позиционирования X / Y / Z
- 0,010 / 0,008 / 0,010 мм
- Повторяемость позиционирования X / Y / Z
- 0,008 / 0,006 / 0,008 мм
Система ЧПУ и приводы
- Система ЧПУ
- Fanuc 0i-MF
- Направляющие
- линейные направляющие качения по X, Y, Z
- Шарико-винтовые пары
- по трём осям
- Привод подач
- серводвигатели соединены с ШВП напрямую через упругие муфты
- Ускоренные перемещения X / Y / Z
- 48 / 48 / 48 м/мин
- Рабочая подача
- 1-20 000 мм/мин
Электропитание
- Полная мощность электропитания
- 18 кВА
- Сжатый воздух
- 0,5-0,7 МПа
Габариты и масса
- Габарит станка, длина
- 2 020 мм
- Габарит станка, ширина
- 2 700 мм
- Габарит станка, высота
- 2 473 мм
- Масса станка
- 3 500 кг
Комплектация
Стандартная комплектация
- ЧПУ Fanuc 0i-MF с серводвигателями серии β
- Шпиндель BT40 10 000 об/мин
- Дисковый магазин на 20 инструментов с манипулятором
- Бак СОЖ
- Система смазки
- Пневмосистема и пневмопистолет
- Теплообменник электрошкафа
- Интерфейс Ethernet
Опции завода
- Цепной пластинчатый транспортёр стружки
- ЧПУ Fanuc 0i-MF с серводвигателями серии α
- Охладитель масла
- Шпиндель BT40 12 000 об/мин с прямым приводом
- Шпиндель BT40 15 000 об/мин с прямым приводом
- Водяной пистолет
- Кондиционер электрошкафа
- Подача СОЖ через шпиндель под давлением 20 бар
- Подача СОЖ через шпиндель под давлением 30 бар
- Замок защитной двери
- Измерение инструмента
- Контроль детали
- Интерфейс под робота
- Автоматическая дверь
- Поворотный стол 4-й оси с мотором и модулем
- Полностью закрытое ограждение

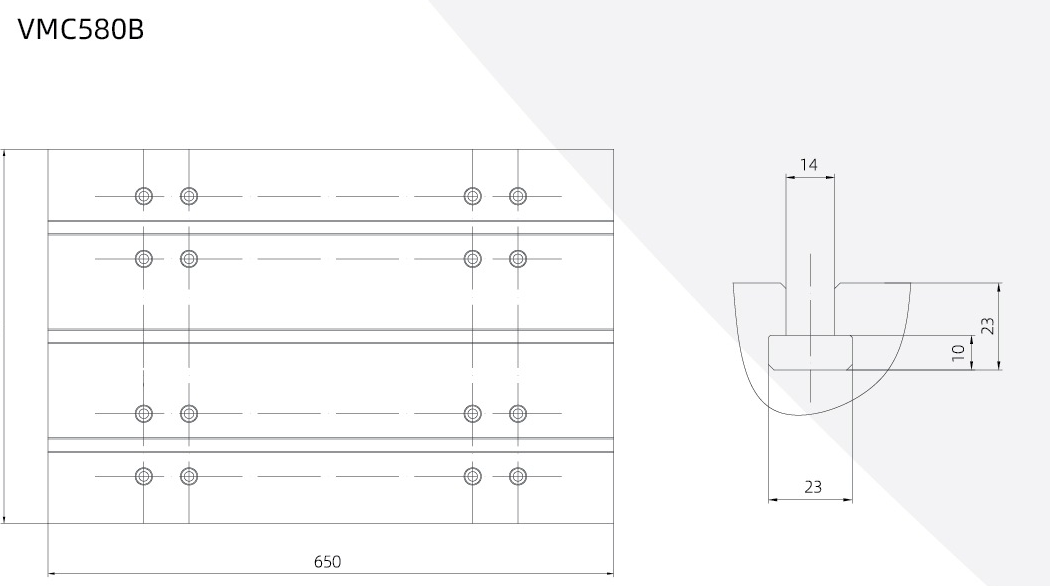

Чертежи
Конструкция серии VMC B
Станки VMC B построены по одной схеме: широкая станина с большим скосом и разъёмным кожухом оси Y, дисковый магазин на боковой стороне колонны, серводвигатели трёх осей напрямую на ШВП, шпиндель с ремённым приводом и цепной пластинчатый транспортёр стружки. Модели отличаются ходами и столом: ход X от 580 до 2100 мм, стол от 650 × 430 до 2200 × 800 мм. Шпиндель BT40 на 10 000 об/мин стоит у 580B-1300B, BT50 на 6000 об/мин - у 1300B-2100B.
Станина с большим скосом
Большой скос станины и разъёмный кожух оси Y ускоряют сход стружки; широкая станина даёт станку опору и устойчивость.
Цепной пластинчатый транспортёр стружки
Транспортёр с многоступенчатой фильтрацией стоит в стандарте у 850B и старше. У 580B в стандарте бак СОЖ, транспортёр - опция.
Серводвигатели напрямую на ШВП
Серводвигатели трёх осей соединены с шарико-винтовыми парами упругими муфтами: в передаче меньше звеньев, подача без люфта.
Ось Z без противовеса
Ось Z собрана без противовеса, серводвигатели трёх осей имеют встроенный энкодер: это повышает точность позиционирования и динамику станка.
Дисковый магазин на боковой стороне колонны
Манипулятор с кулачковым механизмом меняет инструмент за 1,8-3,5 с в зависимости от модели; в магазине 20 или 24 инструмента.
Шпиндель на подшипниках класса P4
Шпиндель собирают при постоянной температуре, затем динамически балансируют и обкатывают; привод - синхронный ремень.
Линейные направляющие качения
Малое трение покоя и движения. У 1300B и старше ось Z на жёстких направляющих, у 1600B и 2100B по оси Y идут четыре направляющие.
Маховичок в автоматическом режиме
В автоматическом режиме маховичок ведёт программу вперёд и назад: ошибки в управляющей программе находят на реальном ходе станка.
Примеры деталей, обработанных на станках VMC B
- Фланец ступицы, сталь: расточка 2 отверстий Ø60-80 - 4 мин 10 с, сверление 10 отверстий Ø18 - 4 мин 28 с
- Фланец ступицы, сталь: сверление 12 отверстий Ø8,5 - 2 мин 2 с, нарезание 12 резьб M10 - 3 мин 50 с
- Шатун и крышка шатуна, легированная сталь: 2 цекования Ø12 - 30 с, 2 отверстия Ø10,7 - 32 с, 2 резьбы M12 - 58 с
За завод отвечаем мы
Для завода мы - местный покупатель: станок у него покупает наша компания в Китае.
Кто с кем подписывает договор
- Завод-изготовительSMTCL или Huashuo, Китай
- Наша компания в Китаедилер-экспортёр
- Импортёр в Россииконтракт и таможня
- Ваше производстводоговор с вами, станок в цехе
Серия SMTCL VMC B
Все исполнения серии
Таблица листается вбок.
| Модель | Ходы X/Y/Z | Стол | Нагрузка на стол, до | Шпиндель | Главный двигатель | Магазин | Система ЧПУ | Масса |
|---|---|---|---|---|---|---|---|---|
| VMC580B | 580 / 420 / 520 мм | 650 × 430 мм | 300 кг | BT40, 10 000 об/мин | 7,5 / 11 кВт | 20 инструментов | Fanuc 0i-MF | 3 500 кг |
| VMC850B | 850 / 560 / 650 мм | 1 000 × 500 мм | 600 кг | BT40, 10 000 об/мин | 11 / 15 кВт | 24 инструмента | Fanuc 0i-MF | 5 900 кг |
| VMC1000B | 1 000 / 610 / 650 мм | 1 200 × 500 мм | 600 кг | BT40, 8 000 об/мин | 11 / 15 кВт | 24 инструмента | Fanuc | 7 000 кг |
| VMC1100B | 1 100 / 610 / 650 мм | 1 300 × 610 мм | 1 000 кг | BT40, 10 000 об/мин | 11 / 15 кВт | 24 инструмента | Fanuc 0i-MF | 6 100 кг |
| VMC1300B | 1 300 / 700 / 700 мм | 1 400 × 700 мм | 1 000 кг | BT40 / BT50, 10 000 / 6 000 об/мин | - | 24 / 20 инструментов | Fanuc 0i-MF | 9 500 кг |
| VMC1600B | 1 600 / 800 / 800 мм | 1 700 × 800 мм | 2 000 кг | BT50, 6 000 об/мин | 15 / 18,5 кВт | 20 инструментов | Fanuc 0i-MF | 12 400 кг |
| VMC2100B | 2 100 / 800 / 800 мм | 2 200 × 800 мм | 3 000 кг | BT50, 6 000 об/мин | 15 / 18,5 кВт | 20 инструментов | Fanuc 0i-MF | 17 000 кг |
